DM NVX® 4K60 4:2:0 Dekoder AV Rangkaian

DM-NVX-D20 ialah penyahkod AV-over-IP padat yang direka untuk menerima video dengan resolusi sehingga 4K60 4:2:0 berbanding Gigabit Ethernet standard. Menampilkan kawalan dan pengurusan berasaskan web yang selamat, output HDMI®, output audio analog, keupayaan menghantar dan menerima AES67, dan sambungan Ethernet tembaga dengan sokongan PoE, DM-NVX-D20 menyediakan penyelesaian penyahkod yang menawarkan pengoptimuman harga dan prestasi dalam pemasangan AV rangkaian DM NVX dari sebarang saiz. ^{1, 2}

Prestasi Video 4K60 Masa Nyata
Direkayasa untuk aplikasi bilik persidangan dan bilik darjah yang menuntut, DM-NVX-D20 memastikan prestasi video 4K60 gerakan penuh masa nyata untuk persembahan multimedia, persidangan video dan imej kamera langsung. Fungsi interaktif seperti permainan dan penggunaan tetikus adalah lancar dan semula jadi.

Sistem DM NVX direka bentuk untuk kestabilan dan kebolehpercayaan muktamad. Output yang disegerakkan talian memastikan penyegerakan kandungan yang sempurna merentas berbilang paparan untuk aplikasi seperti papan tanda digital. TTL Multicast Pembolehubah (Masa Untuk Hidup) membolehkan melintasi berbilang penghala rangkaian untuk fleksibiliti optimum.

Keselamatan Gred Perusahaan
Menggunakan ciri dan protokol keselamatan lanjutan seperti pengesahan 802.1X, pengurusan kelayakan Active Directory®, penyulitan kandungan AES‑128, pengesahan PKI, TLS, SSH dan HTTPS, sistem DM NVX menyampaikan penyelesaian AV rangkaian gred perusahaan sebenar yang direka bentuk untuk memenuhi menuntut dasar IT.

Fungsi Penyahkod
DM-NVX-D20 menyediakan fungsi penyahkod yang direka untuk digunakan dengan pengekod DM-NVX-E20 atau DM-NVX-E10. DM-NVX-D20 menyokong resolusi sehingga 4K60 4:2:0 termasuk 4K30 4:4:4. DM-NVX-D20 menerima isyarat daripada DM-NVX-E20 atau DM-NVX-E10 dan menyuapkannya ke peranti paparan tempatan melalui output HDMI.

NOTA: Selain DM-NVX-E20 atau DM-NVX-E10, DM-NVX-D20 juga boleh dikendalikan dengan produk DM NVX lain yang boleh berfungsi sebagai pengekod. Jika DM-NVX-D20 digunakan dengan pengekod DM NVX selain DM-NVX-E20 atau DM-NVX-E10, jenis strim pengekod mesti dikonfigurasikan untuk saling beroperasi dengan DM-NVX-D20. Resolusi pengekod juga mesti dikonfigurasikan supaya ia tidak melebihi resolusi maksimum DM-NVX-D20. Konfigurasi pengekod dicapai dengan menggunakan antara muka web atau sistem kawalan.

Adalah disyorkan bahawa DM-NVX-D20 tidak digunakan dengan pengekod 4K60 4:4:4 (contohnya, Siri DM-NVX-36x[C]) untuk mengekalkan resolusi lebih tinggi yang disokong oleh 4K60 4:4 :4 pengekod.

NOTA: Output HDMI tidak menyokong penskalaan video.

Nyahbenam Audio Analog
Output audio analog menyediakan isyarat tahap garis stereo untuk menyuap sistem bunyi tempatan atau bar bunyi. Kelantangan output boleh dilaraskan dengan menggunakan antara muka web atau sistem kawalan. ³

7.1 Audio Bunyi Surround
Teknologi DM NVX menyokong pengangkutan tanpa kehilangan isyarat audio bunyi sekeliling 7.1, termasuk Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® dan PCM linear tidak termampat.

AES67 Pembenaman Audio dan Nyahpembenam
Sokongan AES67 membolehkan sumber audio yang dipilih dihantar sebagai strim audio AES67 2 saluran manakala satu lagi strim audio AES67 2 saluran diterima daripada Crestron DSP atau peranti pihak ketiga yang lain. Strim audio AES67 yang diterima boleh digabungkan dengan isyarat video dan kemudian dikeluarkan melalui output HDMI dan output audio analog.

NOTA: Strim audio AES67 yang diterima oleh titik akhir DM NVX tidak boleh dihantar dari titik akhir itu.

Kesambungan Ethernet Tembaga
DM-NVX-D20 termasuk satu port Ethernet RJ-45 1000BASE‑T. ² Port ini mematuhi PoE, membolehkan peranti dikuasakan melalui suis Ethernet PoE. ⁴ Untuk maklumat tentang keperluan dan garis panduan rangkaian, rujuk Panduan Reka Bentuk Sistem AV-over-IP DM NVX .

Kesambungan Titik-ke-Titik Automatik dengan DM-NVX-E20 atau DM-NVX-E10
Kesambungan titik ke titik membolehkan DM-NVX-D20 disambungkan terus ke DM-NVX-E20 atau DM-NVX-E10 untuk menstrim video dan audio. Daripada disambungkan kepada suis Ethernet, port Ethernet 1000BASE-T DM-NVX-D20 disambungkan terus ke port 1000BASE-T pengekod. Secara lalai, mod titik ke titik secara automatik mengesan sama ada DM-NVX-D20 disambungkan terus ke pengekod atau ke suis 1000BASE-T. Apabila sambungan terus antara DM-NVX-D20 dan pengekod dikesan, peranti beroperasi dalam mod titik ke titik tanpa memerlukan konfigurasi tambahan. Antara muka web atau sistem kawalan boleh digunakan untuk melumpuhkan mod titik ke titik atau untuk membolehkan pengesanan automatik sambungan titik ke titik.

Kawalan Peranti melalui RS-232, IR dan CEC
DM-NVX-D20 termasuk port COM (RS‑232) dan IR terbina dalam untuk kawalan peranti di bawah pengurusan sistem kawalan. Keupayaan kawalan tambahan disediakan oleh CEC (Consumer Electronics Control) melalui sambungan HDMI. Di bawah pengurusan sistem kawalan, DM-NVX-D20 boleh mengawal peranti paparan melalui CEC, berpotensi menghapuskan keperluan untuk kabel bersiri khusus atau pemancar IR.

Port COM, port IR dan CEC melalui output HDMI juga boleh membolehkan peranti paparan dihidupkan atau dimatikan secara automatik tanpa menggunakan sistem kawalan.

Persediaan Berasaskan Web
Persediaan DM-NVX-D20 dicapai dengan menggunakan pelayar web. Kawalan dan pemantauan penuh peranti didayakan melalui penyepaduan dengan sistem kawalan atau dengan perkakas pensuisan maya DM NVX Director®.

Pengurusan Diperkemas Menggunakan Perkakas Pensuisan Maya Pengarah DM NVX
Penggunaan alat pensuisan maya Pengarah DM NVX ( DM-NVX-DIR-80 , DM-NVX-DIR-160 , atau DM-NVX-DIR-ENT ) menyelaraskan keseluruhan proses konfigurasi dan kawalan. Perkakas Pengarah DM NVX menyediakan pusat pengurusan dan membolehkan penciptaan berbilang penukar matriks maya melalui satu portal berasaskan web yang mudah digunakan.

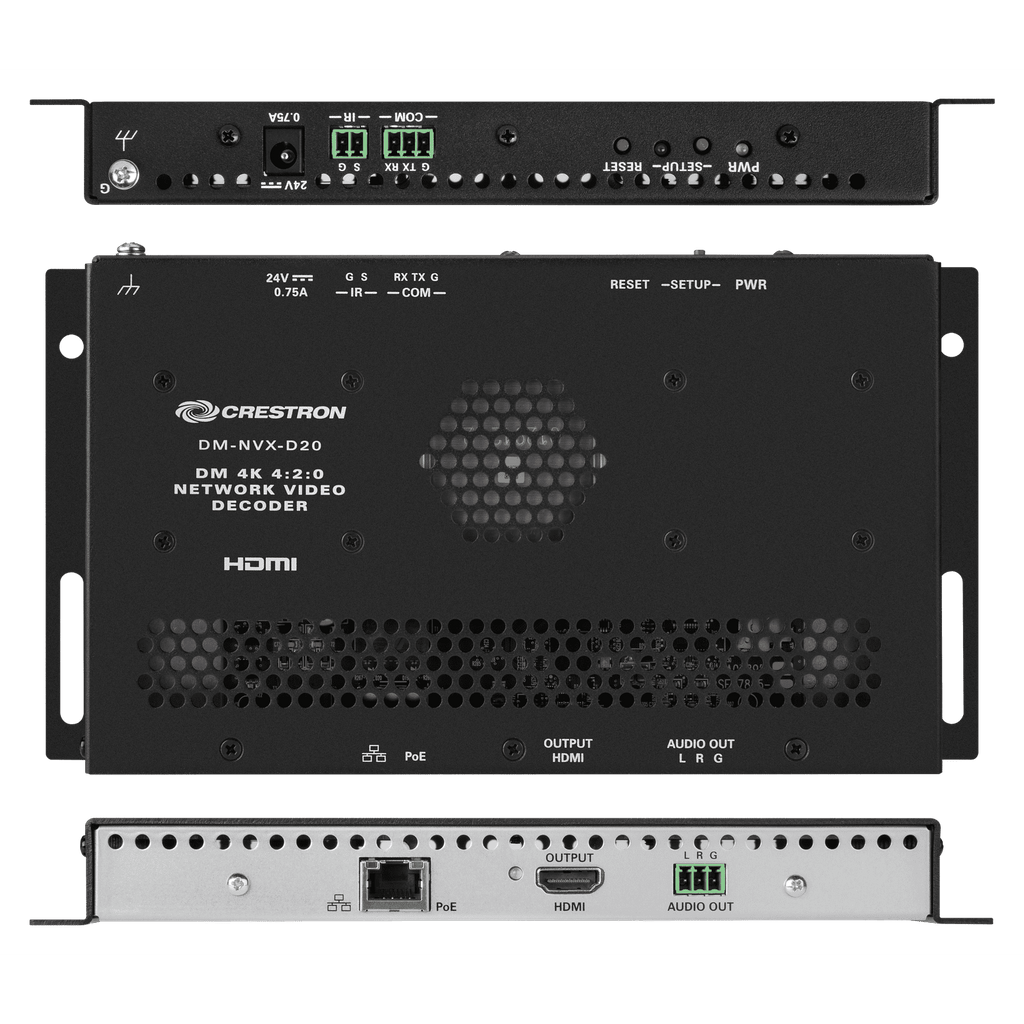

Reka Bentuk Padat, Boleh Dilekap Permukaan
DM-NVX-D20 dipasang dengan mudah pada permukaan rata atau rel rak dan muat dengan mudah di belakang paparan panel rata, di atas projektor yang dipasang di siling, atau di dalam troli AV atau kabinet peralatan. Semua penyambung dan penunjuk LED diletakkan di hadapan dan belakang peranti, menawarkan akses dan keterlihatan optimum untuk pemasangan yang bersih dan boleh diservis. Kuasa disediakan melalui PoE atau pek kuasa pilihan (dijual berasingan). ⁴

Untuk maklumat tambahan tentang teknologi DM NVX dan keluarga produk DM NVX, rujuk halaman web DM NVX di www.crestron.com/nvx
