DM NVX® 4K60 4:4:4 Penyahkod AV Rangkaian HDR

Teknologi DM NVX® mengangkut video definisi ultra tinggi 4K60 4:4:4 ke atas Gigabit Ethernet standard tanpa kependaman yang boleh dilihat atau kehilangan kualiti. Menggunakan suis rangkaian standard dan pendawaian UTP CAT5e, sistem DM NVX menyampaikan penyelesaian penghalaan matriks maya berprestasi tinggi untuk mana-mana aplikasi pengedaran kandungan 4K perusahaan atau seluruh kampus. Sokongan untuk pematuhan HDR (Julat Dinamik Tinggi) dan HDCP 2.2 memastikan kualiti gambar yang terbaik dan keserasian untuk semua sumber media yang pelbagai masa kini. ^{1, 2}

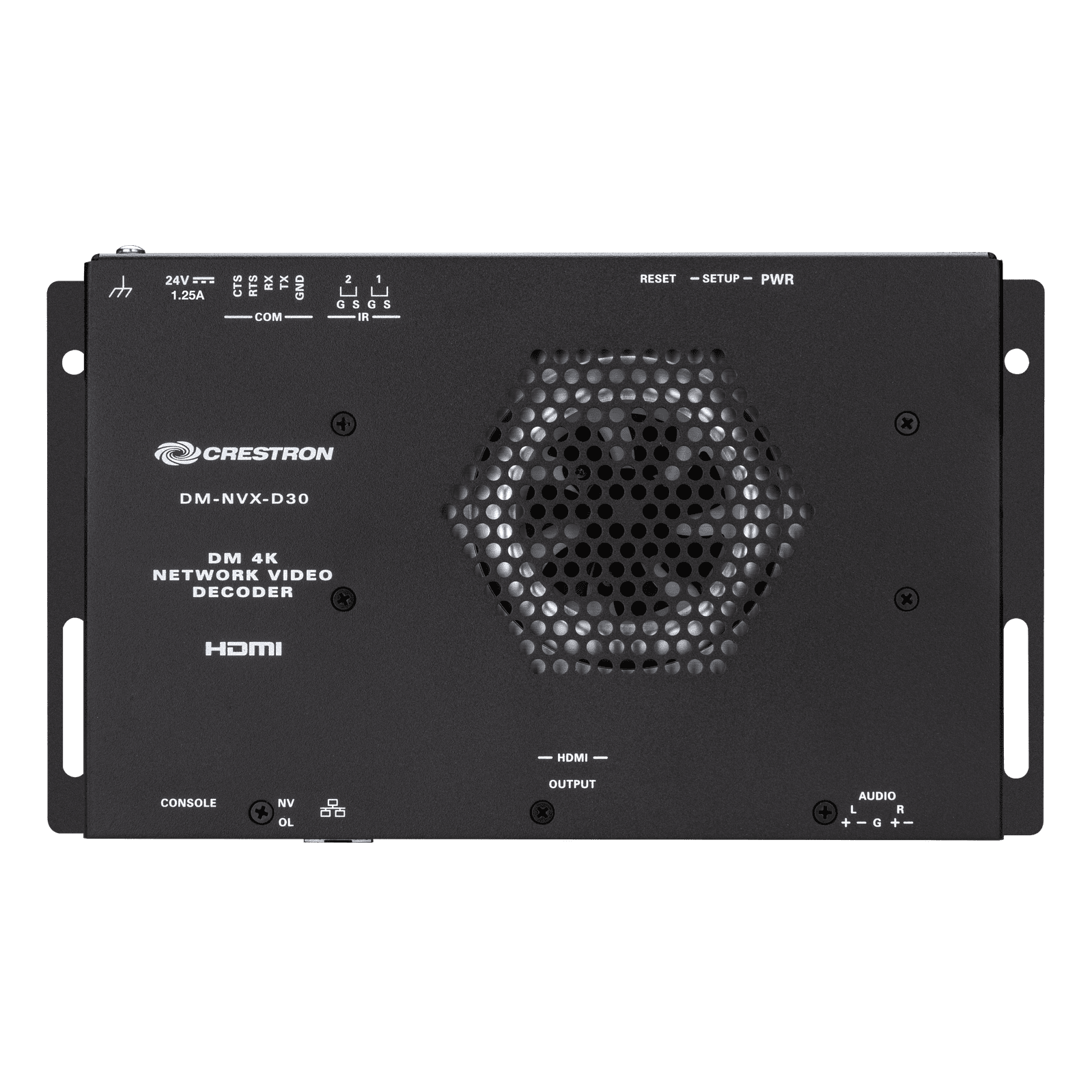

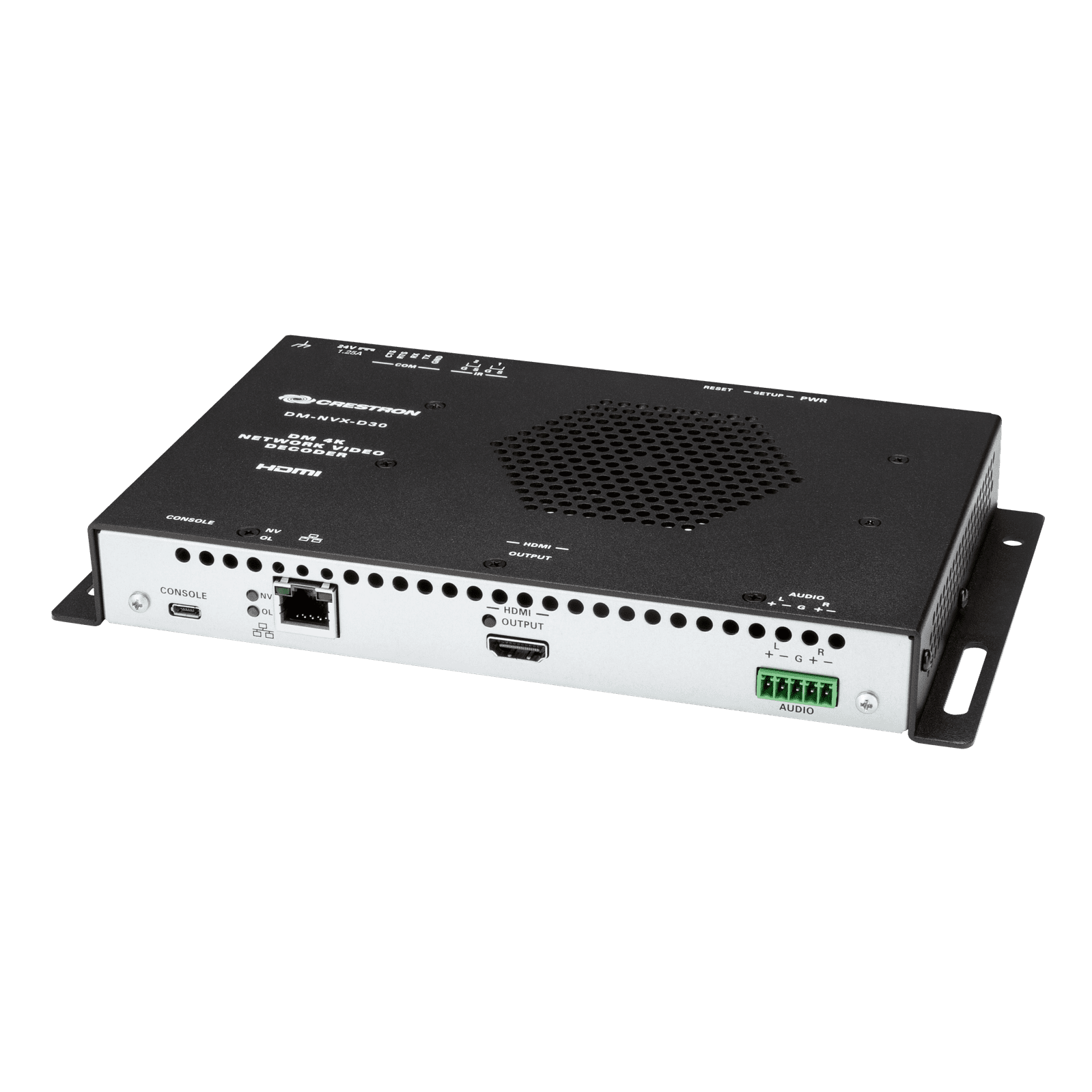

Crestron® DM-NVX-D30 ialah penyahkod AV atas IP padat yang direka untuk berfungsi sebagai penerima. Menampilkan kawalan dan pengurusan berasaskan web yang selamat, output HDMI®, output audio analog, keupayaan menghantar dan menerima AES67, dan sambungan Ethernet tembaga dengan sokongan PoE+, DM-NVX-D30 menawarkan penyelesaian penyahkod untuk pemasangan AV rangkaian DM NVX dari sebarang saiz. ²

Pengedaran Video 4K60 Masa Nyata
Dicipta untuk aplikasi bilik persidangan dan bilik darjah yang menuntut, teknologi DM NVX memastikan prestasi video 4K60 gerakan penuh masa nyata untuk persembahan multimedia, persidangan video dan imej kamera langsung. Fungsi interaktif seperti permainan dan penggunaan tetikus adalah lancar dan semula jadi.

Sistem DM NVX direka bentuk untuk kestabilan dan kebolehpercayaan muktamad. Output yang disegerakkan talian memastikan penyegerakan kandungan yang sempurna merentas berbilang paparan untuk aplikasi seperti papan tanda digital. TTL Multicast Pembolehubah (Masa Untuk Hidup) membolehkan melintasi berbilang penghala rangkaian untuk fleksibiliti optimum.

Teknologi Pemprosesan Pixel Perfect
Sistem DM NVX menggabungkan teknologi Pemprosesan Pixel Perfect, yang menyediakan pengangkutan video yang sempurna dalam semua aplikasi. DM-NVX-D30 boleh menyahkod isyarat video untuk mencapai kependaman hujung-ke-hujung yang tidak dapat dilihat kurang daripada 1 bingkai. Kualiti imej sumber dikekalkan merentasi rangkaian 1-Gigabit pada sebarang resolusi sehingga 4K60 4:4:4.

Keselamatan Gred Perusahaan
Menggunakan ciri dan protokol keselamatan lanjutan seperti pengesahan 802.1X, pengurusan kelayakan Active Directory®, penyulitan kandungan AES‑128, pengesahan PKI, TLS, SSH dan HTTPS, sistem DM NVX menyampaikan penyelesaian AV rangkaian gred perusahaan sebenar yang direka bentuk untuk memenuhi menuntut dasar IT.

Fungsi Penyahkod
DM-NVX-D30 ialah penyahkod asas yang menerima isyarat daripada pengekod DM NVX dan menyuapkannya ke peranti paparan tempatan melalui output HDMI. DM-NVX-D30 boleh bertukar dengan cepat dan mudah antara berbilang pengekod pada rangkaian. Serasi dengan produk DM NVX yang boleh berfungsi sebagai pengekod, DM-NVX-D30 boleh digunakan dalam mana-mana reka bentuk AV rangkaian DM NVX.

NOTA: Output HDMI tidak menyokong penskalaan video.

Pratonton Imej
Pratonton imej menyediakan imej pegun (gambar kecil) yang menunjukkan video semasa dipaparkan oleh output penyahkod DM NVX. Imej pegun ditunjukkan pada satu bingkai sesaat. Pratonton imej menyokong resolusi maksimum sumber dan menskalakan imej sambil mengekalkan nisbah bidang. Imej boleh dipratonton dalam antara muka web DM NVX dan diakses dari jauh menggunakan pelayar web. Imej juga boleh dipratonton pada skrin sentuh Crestron atau antara muka pihak ketiga.

Imej Latar Belakang untuk Paparan Pada Skrin
Imej boleh dimuat naik ke peranti untuk digunakan sebagai imej latar belakang pada paparan apabila kandungan video aktif tidak dipaparkan. Jenis fail imej yang disokong ialah .jpeg, .jpg dan .png. Peleraian maksimum imej yang disokong ialah 3840x2160 piksel. Sehingga 20 fail imej boleh dimuat naik untuk jumlah kapasiti storan sehingga 100 MB.

Nyahbenam Audio Analog
Output audio analog menyediakan isyarat tahap garis stereo untuk menyuap sistem bunyi tempatan atau bar bunyi. Kelantangan output boleh dilaraskan melalui sistem kawalan atau pelayar web. ³

7.1 Audio Bunyi Surround
Teknologi DM NVX menyokong pengangkutan tanpa kehilangan isyarat audio bunyi sekeliling 7.1, termasuk Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® dan PCM linear tidak termampat.

AES67 Pembenaman Audio dan Nyahpembenam
Sokongan AES67 membolehkan sumber audio yang dipilih dihantar sebagai strim audio AES67 2 saluran manakala satu lagi strim audio AES67 2 saluran diterima daripada Crestron DSP atau peranti pihak ketiga yang lain dan digabungkan dengan isyarat video. Strim audio AES67 yang diterima boleh digabungkan dengan video dan kemudian dikeluarkan melalui output HDMI dan output audio analog.

NOTA: Strim audio AES67 yang diterima oleh titik akhir DM NVX tidak boleh dihantar dari titik akhir itu.

Kesambungan Ethernet Tembaga
DM-NVX-D30 termasuk satu port Ethernet RJ-45 1000BASE‑T. ² Port ini mematuhi PoE+, membenarkan peranti dikuasakan melalui suis Ethernet PoE+. ⁴ Untuk maklumat tentang keperluan dan garis panduan rangkaian, rujuk Panduan Reka Bentuk Sistem AV-over-IP DM NVX , Doc. 7977.

Kesambungan Titik-ke-Titik Automatik
Kesambungan titik ke titik membolehkan DM-NVX-D30 disambungkan terus kepada pengekod DM NVX 4K60 4:4:4 untuk menstrim video dan audio. Daripada disambungkan kepada suis Ethernet, port Ethernet 1000BASE-T penyahkod disambungkan terus ke port 1000BASE-T pengekod.

Secara lalai, mod titik ke titik secara automatik mengesan sama ada DM-NVX-D30 disambungkan terus ke pengekod DM NVX 4K60 4:4:4 atau ke suis 1000BASE-T. Apabila sambungan terus antara DM-NVX-D30 dan pengekod dikesan, peranti beroperasi dalam mod titik ke titik tanpa memerlukan konfigurasi tambahan; walau bagaimanapun, sistem kawalan diperlukan untuk CEC (Kawalan Elektronik Pengguna), RS-232 dan kawalan IR.

Kawalan Peranti
DM-NVX-D30 termasuk port COM (RS‑232) dan IR terbina dalam untuk kawalan peranti paparan di bawah pengurusan sistem kawalan. Keupayaan kawalan tambahan disediakan oleh CEC melalui sambungan HDMI. Di bawah pengurusan sistem kawalan, DM-NVX-D30 boleh mengawal peranti paparan melalui CEC, yang berpotensi menghapuskan keperluan untuk kabel bersiri khusus atau pemancar IR.

Port COM, port IR dan CEC melalui output HDMI juga boleh membolehkan peranti paparan dihidupkan atau dimatikan secara automatik tanpa menggunakan sistem kawalan.

Persediaan Berasaskan Web
Persediaan DM-NVX-D30 dicapai dengan menggunakan pelayar web. Kawalan dan pemantauan penuh peranti didayakan melalui penyepaduan dengan sistem kawalan atau dengan perkakas pensuisan maya DM NVX Director®.

Pengurusan Diperkemas Menggunakan Perkakas Pensuisan Maya Pengarah DM NVX
Untuk aplikasi yang bersaiz kecil hingga sederhana, rangkaian titik akhir DM NVX boleh dikonfigurasikan dan dikawal dengan menggunakan sistem kawalan. Untuk aplikasi penghalaan isyarat perusahaan dan seluruh kampus yang lebih besar, menambah perkakas pensuisan maya Pengarah DM NVX ( DM-NVX-DIR-80 , DM-NVX-DIR-160 atau DM-NVX-DIR-ENT ) meningkatkan dan menyelaraskan keseluruhan konfigurasi dan proses kawalan. Perkakas Pengarah DM NVX menyediakan pusat pengurusan dan membolehkan penciptaan berbilang penukar matriks maya melalui satu portal berasaskan web yang mudah digunakan.

Pemasangan Berprofil Rendah

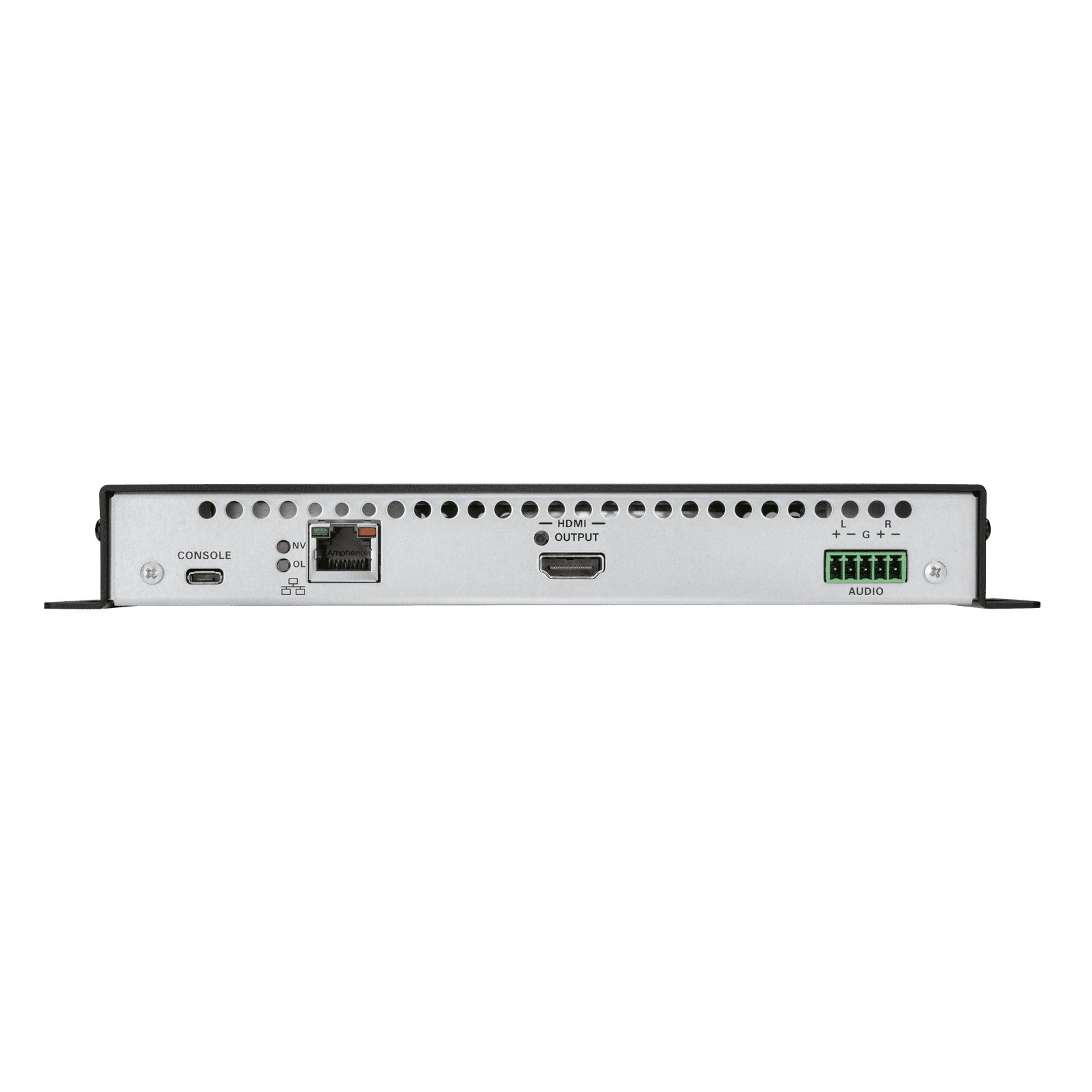

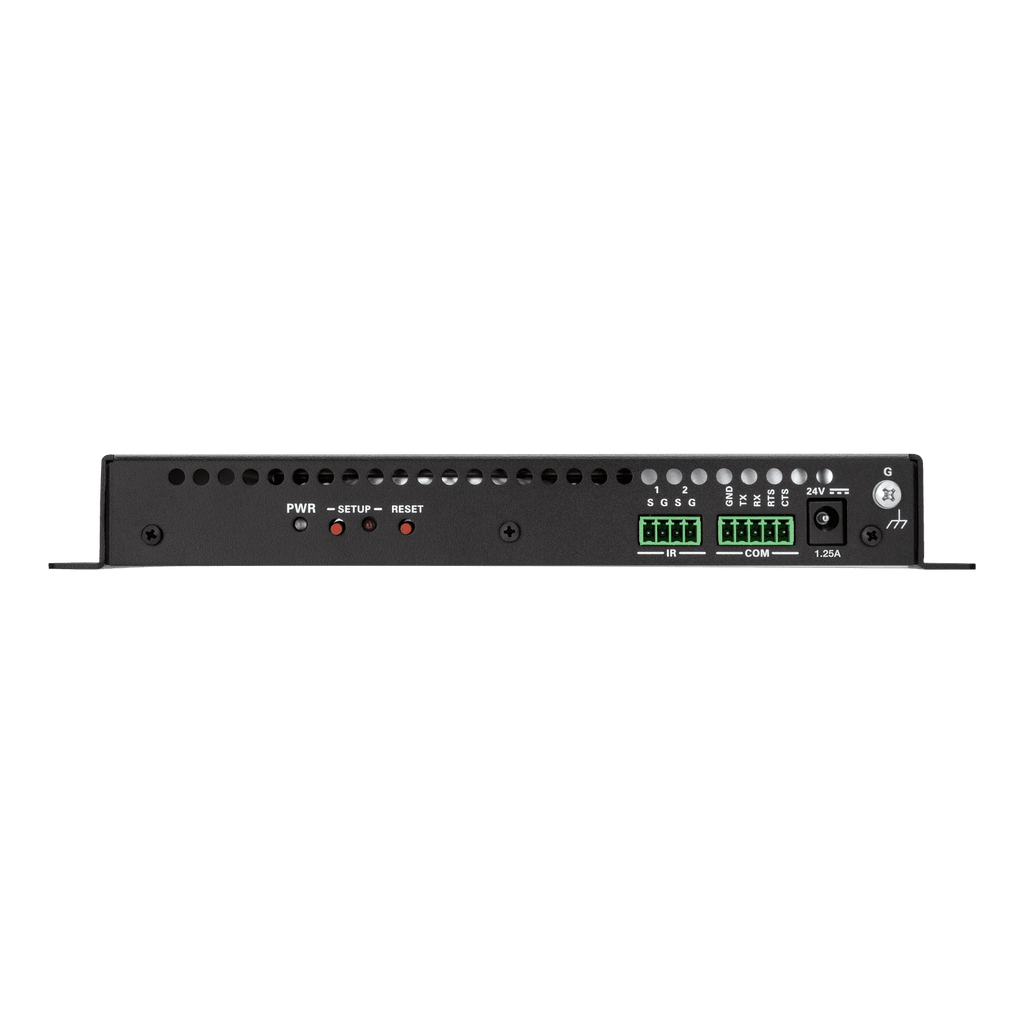

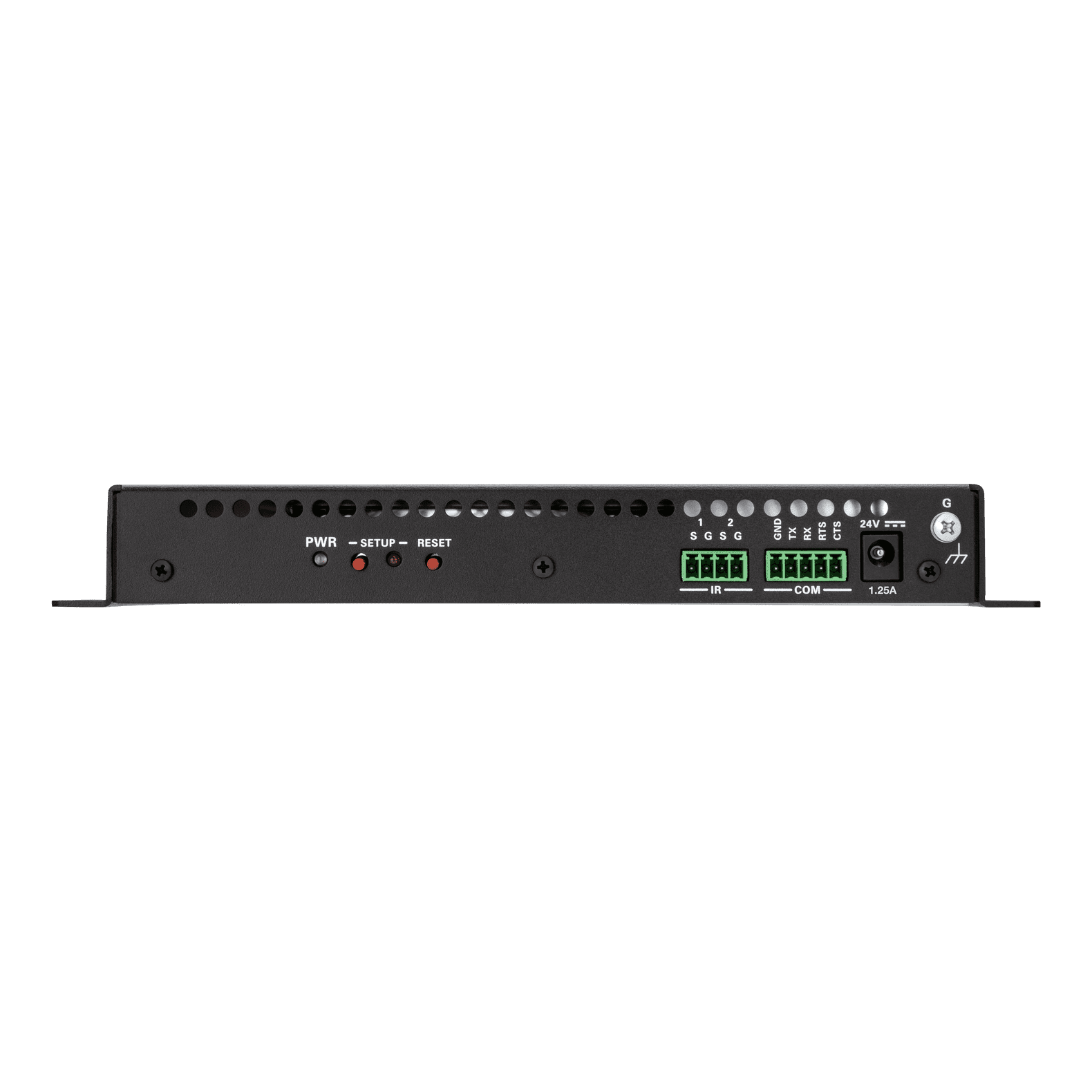

DM-NVX-D30 dipasang dengan mudah pada permukaan rata atau rel rak dan muat dengan mudah di belakang paparan panel rata, di atas projektor yang dipasang di siling, atau di dalam troli AV atau kabinet peralatan. Semua penyambung dan penunjuk LED diletakkan di hadapan dan belakang peranti, menawarkan akses dan keterlihatan optimum untuk pemasangan yang bersih dan boleh diservis. Kuasa disediakan melalui PoE+ atau pek kuasa pilihan (dijual berasingan). ⁴

Untuk alat reka bentuk tambahan dan dokumen rujukan, rujuk halaman web DM NVX di www.crestron.com/nvx .
