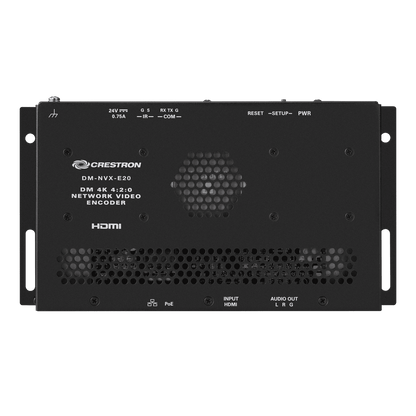

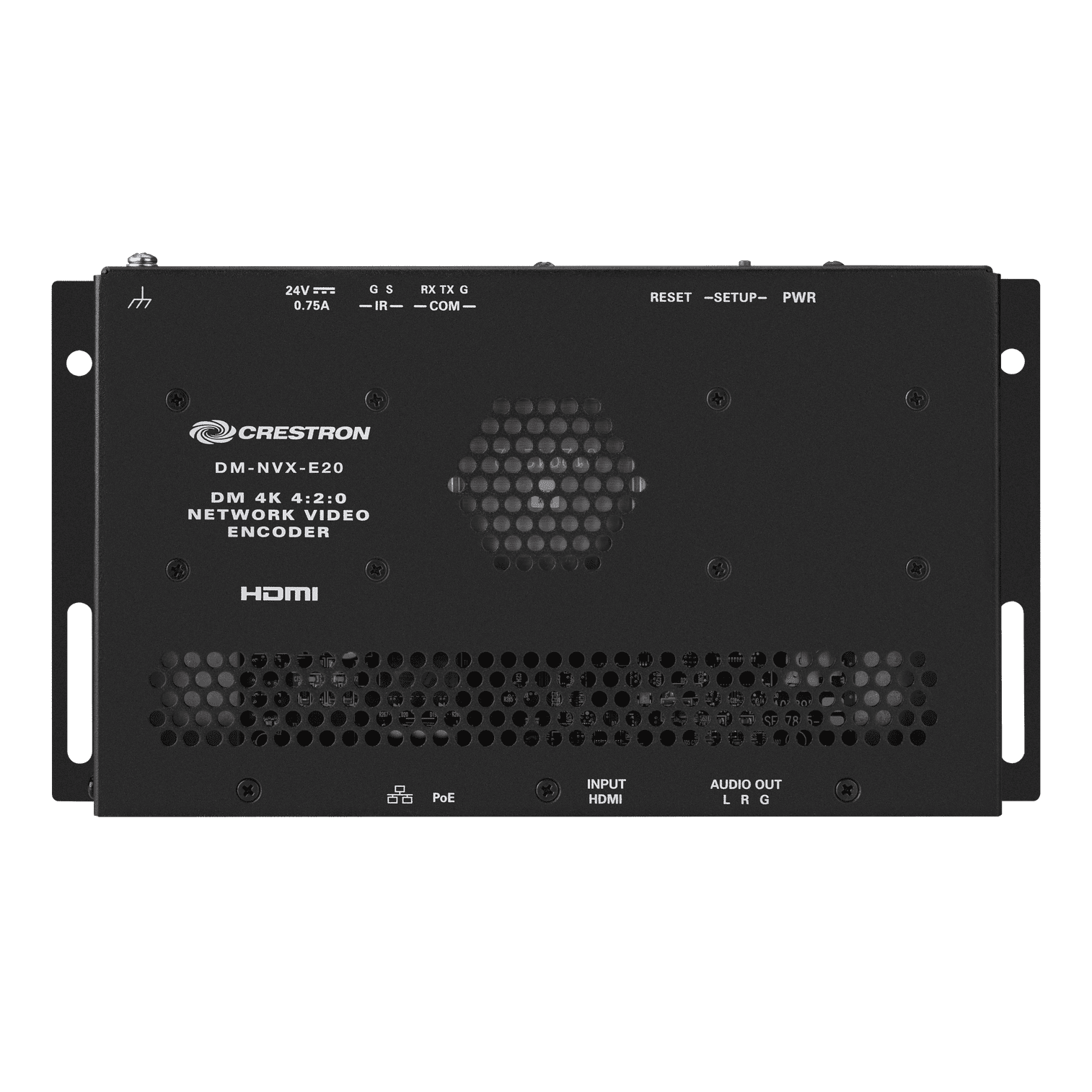

DM NVX® 4K60 4:2:0 网络视音频编码器

DM-NVX-E20 是一款紧凑型 AV-over-IP 编码器，旨在通过标准千兆位以太网传输分辨率高达 4K60 4:2:0 的视频。 DM-NVX-E20 具有基于 Web 的安全控制和管理、HDMI® 输入、模拟音频输出、AES67 传输和接收功能以及支持 PoE 的铜质以太网连接，提供了一种编码器解决方案，可在以下环境中提供价格和性能优化：任何规模的 DM NVX 网络 AV 安装。 ^{1, 2}

实时 4K60 视频性能
DM-NVX-E20 专为要求苛刻的会议室和教室应用而设计，可确保多媒体、视频会议和实时摄像机图像呈现的实时、全动态 4K60 视频性能。游戏玩法和鼠标使用等交互功能流畅自然。

DM NVX 系统专为稳定性和终极可靠性而设计。线路同步输出可确保数字标牌等应用的多个显示器上的内容完美同步。可变组播 TTL（生存时间）可以穿越多个网络路由器，以实现最佳灵活性。

企业级安全
DM NVX 系统使用 802.1X 身份验证、Active Directory® 凭据管理、AES-128 内容加密、PKI 身份验证、TLS、SSH 和 HTTPS 等高级安全功能和协议，提供真正的企业级网络 AV 解决方案，旨在满足要求严格的 IT 政策。

编码器功能
DM-NVX-E20 编码器提供一个 HDMI 输入，使笔记本电脑、相机或其他媒体源能够通过 HDMI 电缆连接，然后通过网络传输到一个或多个解码器。 ¹ DM-NVX-E20 与 DM-NVX-D20、DM-NVX-D200 和其他可用作解码器的 DM NVX 产品兼容，可用于任何 DM NVX 网络 AV 设计。

注意：如果 DM-NVX-E20 与 DM-NVX-D10 一起使用，则必须配置 DM-NVX-E20 的分辨率，使其不超过 DM-NVX-D10 支持的最大分辨率。

建议不要将 DM-NVX-E20 与 DM-NVX-D10 一起使用，以保持 DM-NVX-E20 支持的更高分辨率。

固定或自适应比特率
流的比特率可以设置为固定或自适应比特率。固定比特率，也称为恒定比特率 (CBR)，是用户指定的，可以设置为 200 Mbps 到 950 Mbps 范围内的值。 ³

自适应比特率（ABR）使编码器能够根据流的输入分辨率自动设置固定比特率。例如，常见分辨率（例如 1920x1080p@60Hz (1080p60)）的自适应比特率将自动设置为 400 Mbps。与用户指定的固定比特率相比，自适应比特率可以更好地利用可用带宽。

网络界面或控制系统可用于设置固定比特率或启用自适应比特率功能。

模拟音频解嵌
模拟音频输出提供立体声线路电平信号以馈送本地音响系统或条形音箱。可以使用网络界面或控制系统来调节输出音量。 ⁴

7.1 环绕声音频
DM NVX 技术支持 7.1 环绕声音频信号的无损传输，包括 Dolby® TrueHD、Dolby Atmos®、DTS HD®、DTS:X® 和未压缩线性 PCM。

AES67 音频嵌入和解嵌入
AES67 支持使选定的音频源能够作为 2 通道 AES67 音频流进行传输，同时从 Crestron DSP 或其他第三方设备接收另一个 2 通道 AES67 音频流。接收到的 AES67 音频流可以通过模拟音频输出输出。

注意：DM NVX 端点接收的 AES67 音频流无法从该端点传输。

铜缆以太网连接

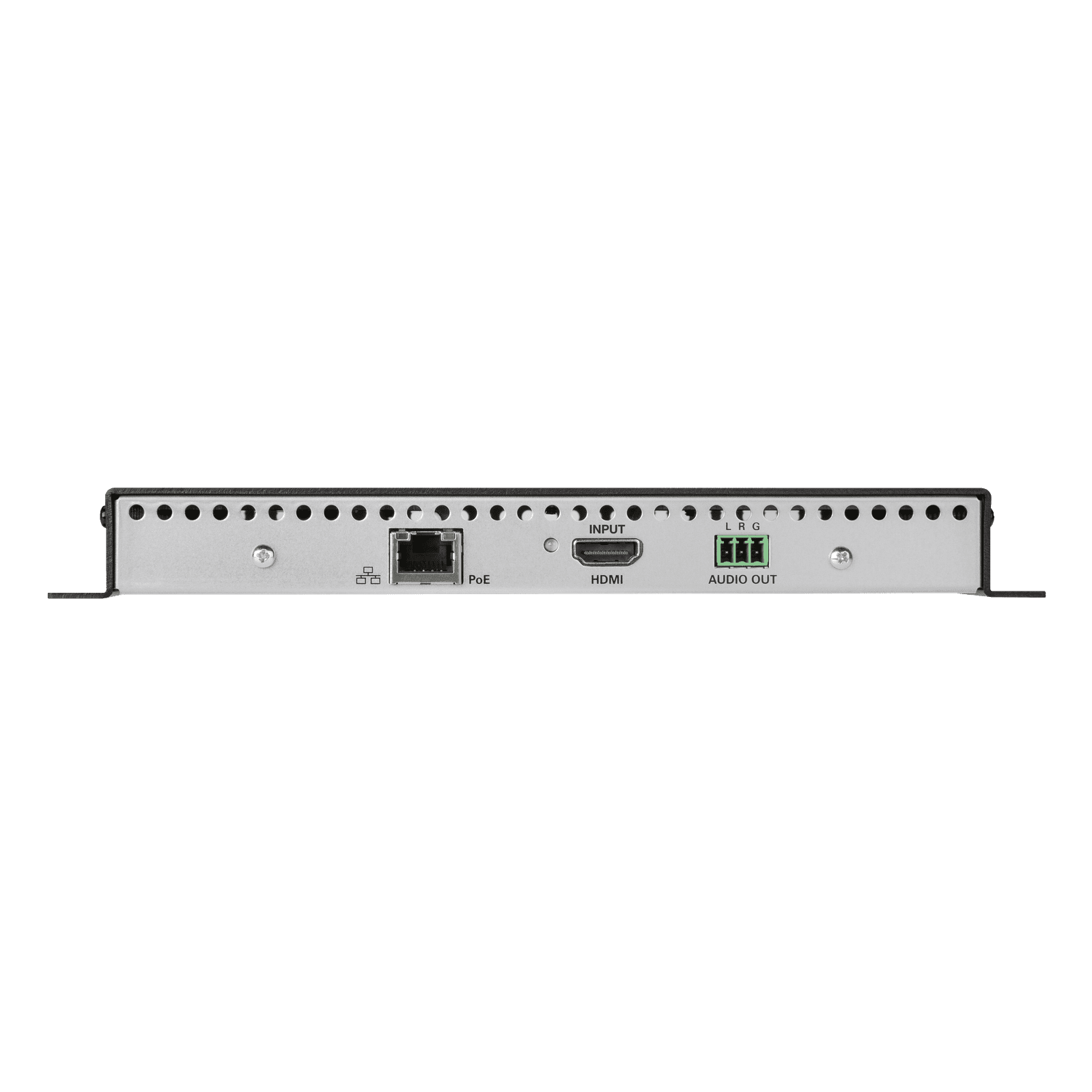

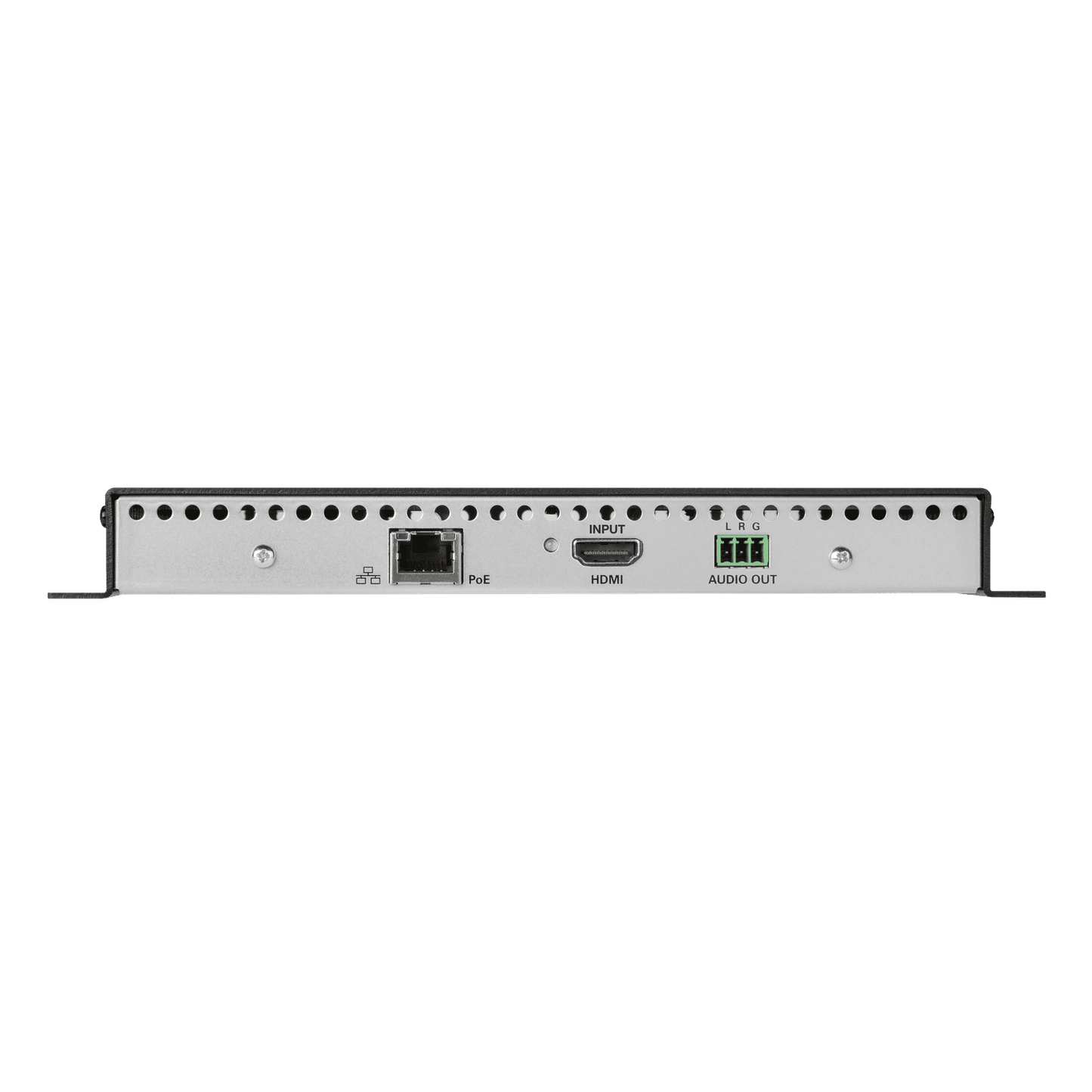

DM-NVX-E20 包括 1 个 RJ-45 1000BASE-T 以太网端口。 ²该端口符合 PoE 标准，可通过 PoE 以太网交换机为设备供电。 ⁵有关网络要求和准则的信息，请参阅《DM NVX AV-over-IP 系统设计指南》 。

自动点对点连接
点对点连接使 DM-NVX-E20 能够直接连接到 DM-NVX-D20 或 DM-NVX-D200，以便传输视频和音频。 DM-NVX-E20 的 1000BASE-T 以太网端口不是连接到以太网交换机，而是直接连接到解码器的 1000BASE-T 端口。

默认情况下，点对点模式自动检测 DM-NVX-E20 是否直接连接到解码器或 1000BASE-T 交换机。当检测到 DM-NVX-E20 和解码器之间的直接连接时，设备以点对点模式运行，无需额外配置。 Web 界面或控制系统可用于禁用点对点模式或启用点对点连接的自动检测。

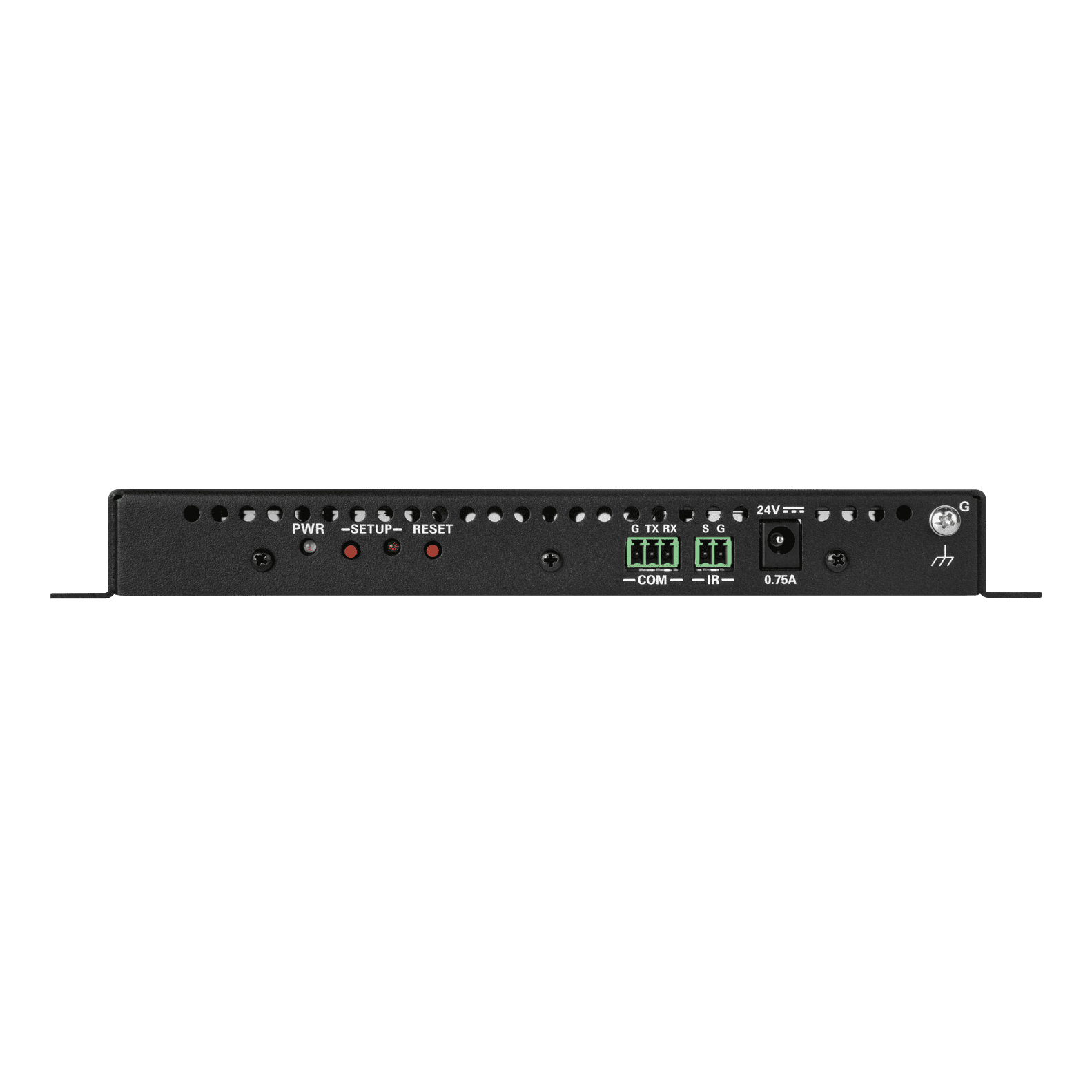

通过 RS-232、IR 和 CEC 进行设备控制
DM-NVX-E20 包括内置 COM (RS-232) 和 IR 端口，用于在控制系统的管理下控制源设备。 CEC（消费电子控制）通过 HDMI 连接提供额外的控制功能。在控制系统的管理下，DM-NVX-E20 可以通过 CEC 控制源设备，从而可能消除对专用串行电缆或红外发射器的需求。

基于网络的设置
DM-NVX-E20 的设置是通过使用 Web 浏览器完成的。通过与控制系统或 DM NVX Director® 虚拟交换设备集成，可以实现对设备的完全控制和监控。

使用 DM NVX Director 虚拟交换设备简化管理
使用 DM NVX Director 虚拟交换设备（ DM-NVX-DIR-80 、 DM-NVX-DIR-160或DM-NVX-DIR-ENT ）可简化整个配置和控制过程。 DM NVX Director 设备提供了一个中心管理点，并支持通过一个易于使用的基于 Web 的门户创建多个虚拟矩阵切换器。

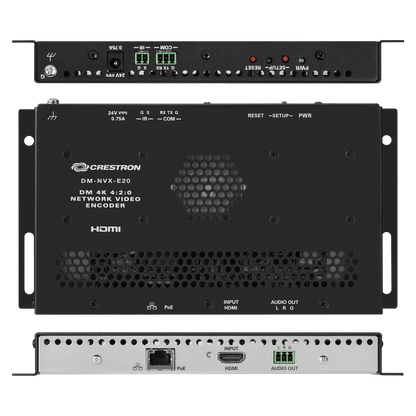

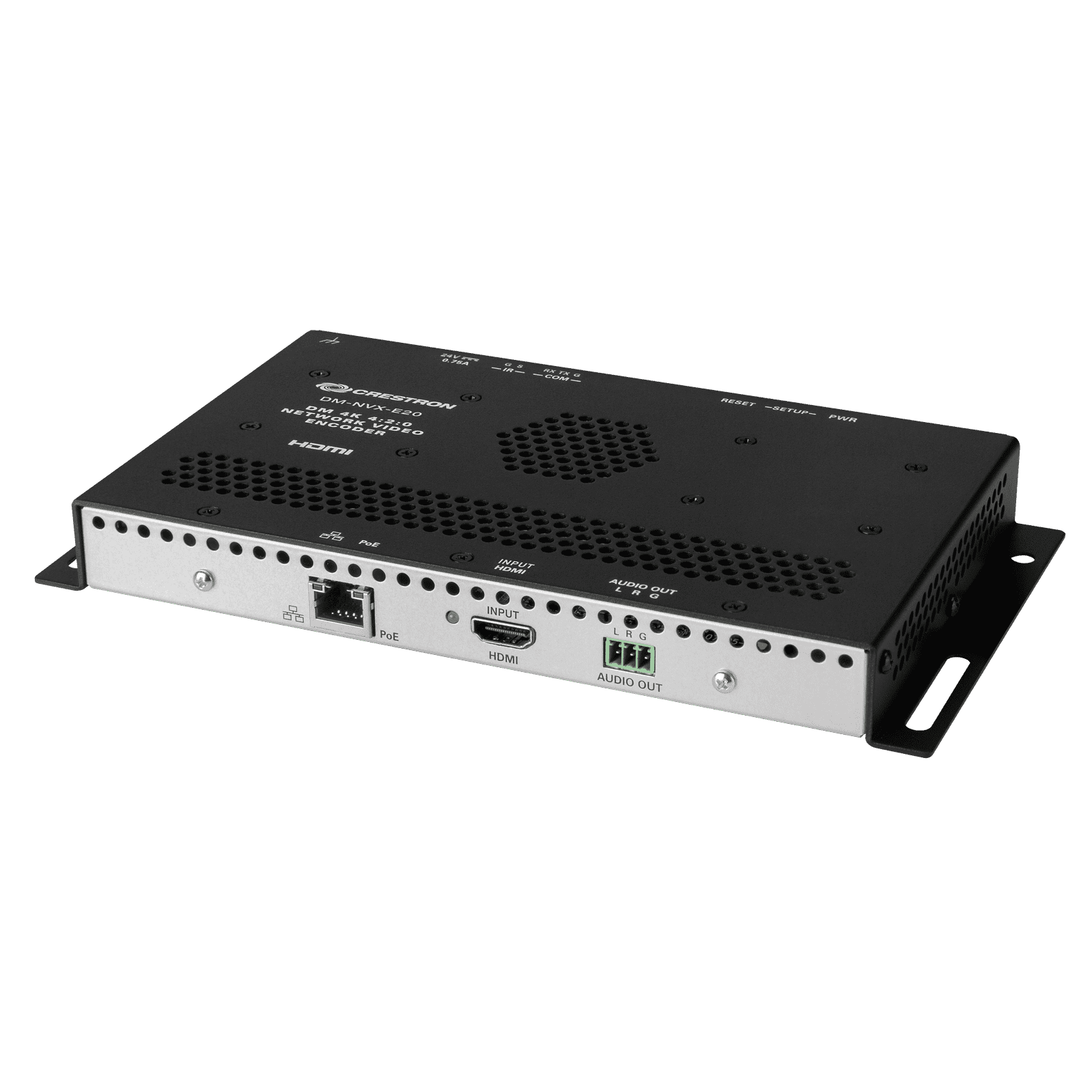

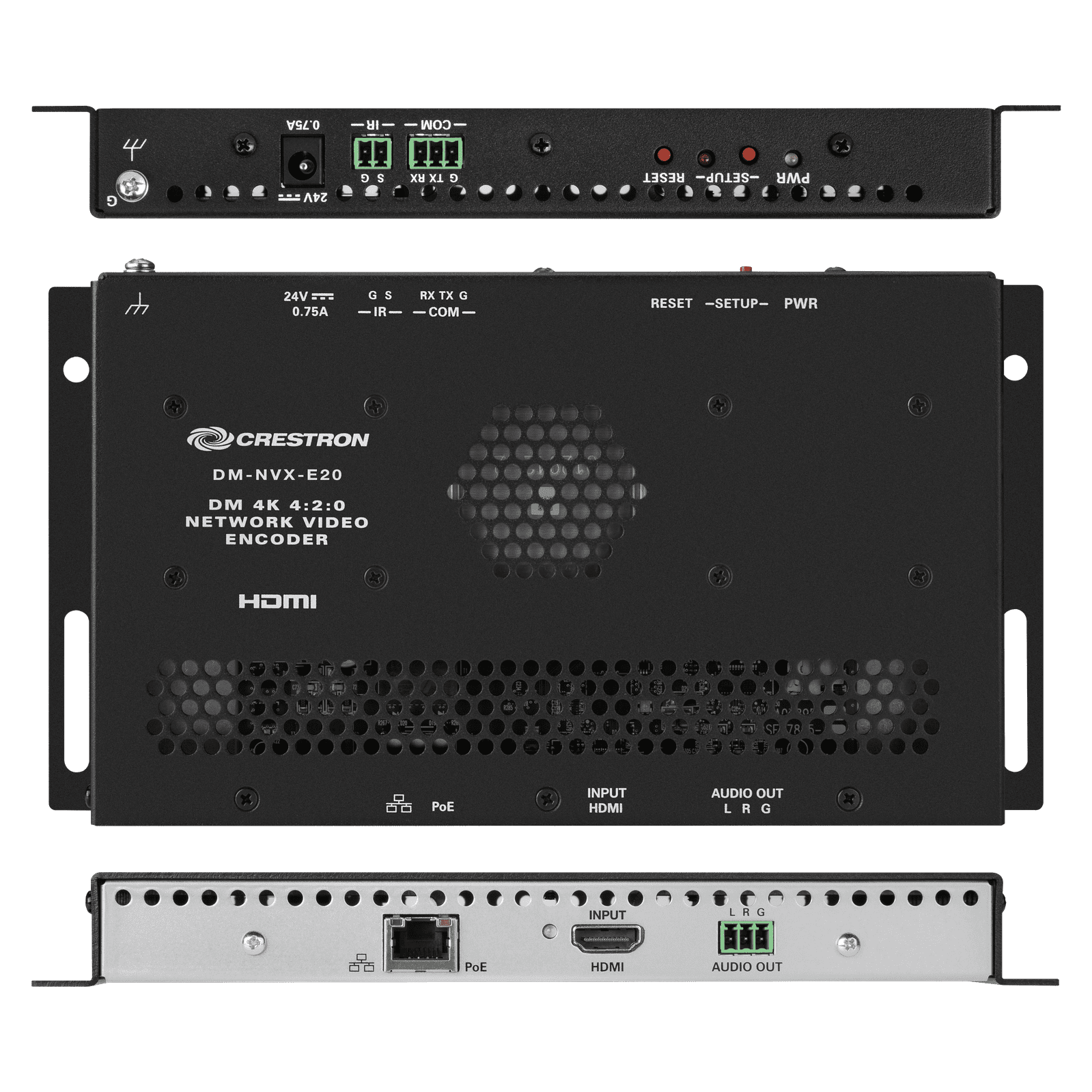

紧凑的表面贴装设计
DM-NVX-E20 可方便地安装到平坦表面或机架导轨上，并可轻松安装在桌面下方或讲台、AV 推车或设备柜内。所有连接器和 LED 指示灯均位于设备的正面和背面，为清洁、可维修的安装提供最佳的访问和可视性。通过 PoE 或可选电源组（单独出售）提供电源。 ⁵

有关 DM NVX 技术和 DM NVX 产品系列的更多信息，请参阅 DM NVX 网页： www.crestron.com/nvx
