DM NVX® 4K60 4:4:4 HDR 网络视音频编码器

DM NVX®技术通过标准千兆以太网传输超高清 4K60 4:4:4 视频，没有明显的延迟或质量损失。 DM NVX 系统使用标准网络交换机和 CAT5e UTP 布线，为任何企业或园区范围内的 4K 内容分发应用提供高性能虚拟矩阵路由解决方案。对 HDR（高动态范围）和 HDCP 2.2 合规性的支持确保了终极的图像质量和对当今所有不同媒体源的兼容性。 ^{1, 2}

Crestron DM-NVX-E30 是一款紧凑型 AV over IP 编码器，设计用作发射器。 DM-NVX-E30 具有基于 Web 的安全控制和管理、HDMI® 输入、模拟音频输出、AES67 传输和接收功能以及支持 PoE+ 的铜质以太网连接，为 DM NVX 网络 AV 安装提供编码器解决方案任何尺寸。 ²

实时 4K60 视频分发
DM NVX 技术专为要求苛刻的会议室和教室应用而设计，可确保多媒体、视频会议和实时摄像机图像呈现的实时、全动态 4K60 视频性能。游戏玩法和鼠标使用等交互功能流畅自然。

DM NVX 系统专为稳定性和终极可靠性而设计。线路同步输出可确保数字标牌等应用的多个显示器上的内容完美同步。可变组播 TTL（生存时间）可以穿越多个网络路由器，以实现最佳灵活性。

像素完美处理技术
DM NVX 系统采用 Pixel Perfect 处理技术，可在所有应用中提供完美的视频传输。 DM-NVX-E30 可以对视频信号进行编码，以实现小于 1 帧的难以察觉的端到端延迟。在高达 4K60 4:4:4 的任何分辨率下，在 1 GB 网络上均可保持源图像质量。

企业级安全性
DM NVX 系统使用 802.1X 身份验证、Active Directory® 凭据管理、AES-128 内容加密、PKI 身份验证、TLS、SSH 和 HTTPS 等高级安全功能和协议，提供真正的企业级网络 AV 解决方案，旨在满足要求严格的 IT 政策。

编码器功能
DM-NVX-E30 是一款带有一个 HDMI 输入的基本编码器，允许通过 HDMI 电缆连接笔记本电脑、相机或其他媒体源，然后通过网络传输到一个或多个解码器。 ¹ DM-NVX-E30 与可用作解码器的 DM NVX 产品兼容，可用于任何 DM NVX 网络 AV 设计。

图像预览
图像预览提供静态图像（缩略图），显示 DM NVX 编码器输入接收的当前视频。静态图像以每秒一帧的速度显示。图像预览支持源的最大分辨率并缩放图像，同时保持纵横比。图像可以在 DM NVX Web 界面中预览，并使用 Web 浏览器远程访问。还可以在 Crestron 触摸屏或第三方界面上预览图像。

测试模式生成器
内置测试模式生成器可在设置过程中使用，以确保视频流正常运行，也可用作显示器、投影仪和视频墙的调整、校准和对齐工具。 DM NVX 编码器可以将测试模式发送到任何路由的 DM NVX 解码器。

自适应比特率
可以使用网络界面或控制系统启用或禁用自适应比特率。自适应码率使编码器能够自动设置码流的输入分辨率所需的码率；例如，常见分辨率（如 1920x1080p@60Hz (1080p60)）的自适应比特率会自动设置为 400 Mbps。自适应比特率可以更好地利用可用带宽。

固定、自适应或可变比特率
在 DM NVX 编码器模式下，流的比特率可以设置为固定、自适应或可变：

• 固定比特率，也称为恒定比特率 (CBR)，是用户指定的，可以设置为 200 Mbps 到 950 Mbps 范围内的值。 ³
• 自适应比特率（ABR）使编码器能够根据流的输入分辨率自动设置固定比特率。例如，常见分辨率（例如 1920x1080p@60Hz (1080p60)）的自适应比特率将自动设置为 400 Mbps。与用户指定的固定比特率相比，自适应比特率可以更好地利用可用带宽。
• 可变比特率 (VBR) 使编码器能够根据流的内容和输入分辨率自动改变比特率。比特率可以从小于 150 Mbps 到最大 750 Mbps。可变比特率导致使用更少的带宽来产生与用户指定的固定比特率或自适应比特率相同的图像质量。

网络界面或控制系统可用于设置固定比特率或启用自适应或可变比特率功能。

模拟音频解嵌
模拟音频输出提供立体声线路电平信号以馈送本地音响系统或条形音箱。输出音量可通过控制系统或网络浏览器调节。 ⁴

7.1 环绕声音频
DM NVX 技术支持 7.1 环绕声音频信号的无损传输，包括 Dolby® TrueHD、Dolby Atmos®、DTS HD®、DTS:X® 和未压缩线性 PCM。

AES67 音频嵌入和解嵌入
AES67 支持使 HDMI 源能够作为 2 通道 AES67 音频流进行传输，同时从 Crestron DSP 或其他第三方设备接收另一个 2 通道 AES67 音频流。接收到的AES67音频流可以通过模拟音频输出输出。

注意：DM NVX 端点接收的 AES67 音频流无法从该端点传输。

铜缆以太网连接
DM-NVX-E30 包括 1 个 RJ-45 1000BASE-T 以太网端口。 ²该端口符合 PoE+ 标准，允许通过 PoE+ 以太网交换机为设备供电。 ⁵有关网络要求和指南的信息，请参阅《DM NVX AV-over-IP 系统设计指南》文档。 7977。

自动点对点连接
点对点连接使 DM-NVX-E30 能够直接连接到 DM NVX 4K60 4:4:4 解码器以传输视频和音频。编码器的 1000BASE-T 以太网端口不是连接到以太网交换机，而是直接连接到解码器的 1000BASE-T 端口。

默认情况下，点对点模式自动检测 DM-NVX-E30 是否直接连接到 DM NVX 4K60 4:4:4 解码器或 1000BASE-T 交换机。当检测到 DM-NVX-E30 与解码器之间直接连接时，设备以点对点模式运行，无需额外配置；然而，CEC（消费电子控制）、RS-232 和 IR 控制需要控制系统。

设备控制
DM-NVX-E30 包括内置 COM (RS-232) 和 IR 端口，用于在控制系统的管理下控制源设备。 CEC 通过 HDMI 连接提供额外的控制功能。在控制系统的管理下，DM-NVX-E30 可以通过 CEC 控制源设备，从而可能消除对专用串行电缆或红外发射器的需求。

基于网络的设置
DM-NVX-E30 的设置是通过使用 Web 浏览器完成的。通过与控制系统或 DM NVX Director® 虚拟交换设备集成，可以实现对设备的完全控制和监控。

使用 DM NVX Director 虚拟交换设备简化管理
对于中小型应用程序，可以使用控制系统配置和控制 DM NVX 端点网络。对于大型企业和园区范围内的信号路由应用，添加 DM NVX Director 虚拟交换设备（ DM-NVX-DIR-80 、 DM-NVX-DIR-160或DM-NVX-DIR-ENT ）可增强并简化整个系统配置和控制过程。 DM NVX Director 设备提供了一个中心管理点，并支持通过一个易于使用的基于 Web 的门户创建多个虚拟矩阵切换器。

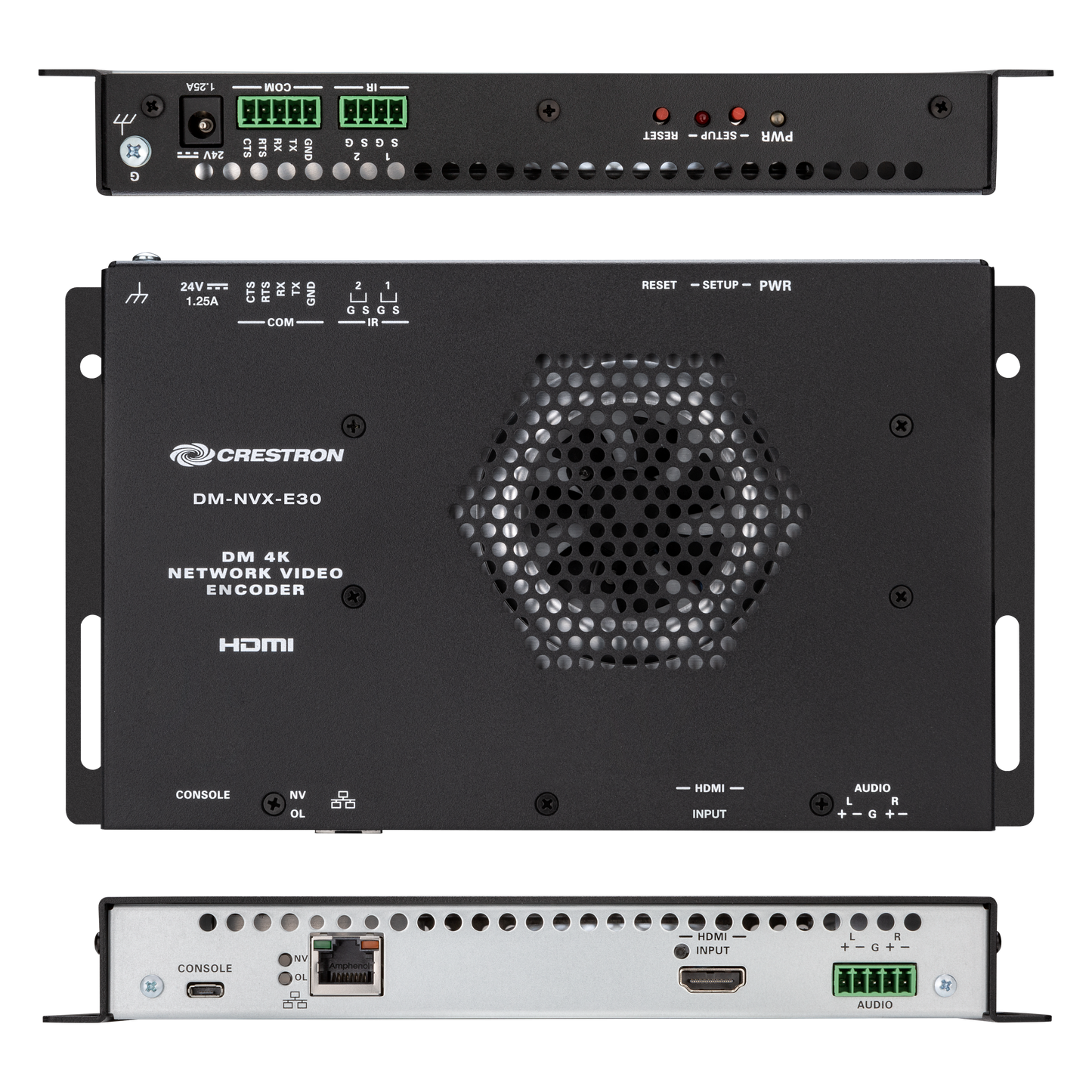

薄型安装
DM-NVX-E30 可方便地安装到平坦表面或机架导轨上，并可轻松安装在桌面下方或讲台、AV 推车或设备柜内。所有连接器和 LED 指示灯均位于设备的正面和背面，为清洁、可维修的安装提供最佳的访问和可视性。通过 PoE+ 或可选电源组（单独出售）供电。 ⁵

有关其他设计工具和参考文档，请参阅 DM NVX 网页： www.crestron.com/nvx 。
