DM NVX® 4K60 4:4:4 HDR 网络 AV 编码器/解码器

DM NVX®技术通过标准千兆以太网传输超高清 4K60 4:4:4 视频，没有明显的延迟或质量损失。 DM NVX 系统使用标准网络交换机和 CAT5e UTP 布线，提供高性能虚拟矩阵路由解决方案，该解决方案对于任何企业或校园范围的 4K 内容分发应用都具有经济优势且可无限扩展。专业板载缩放、HDR（高动态范围）支持和 HDCP 2.3 合规性确保了最终的图像质量和对当今所有不同媒体源的兼容性。 ^{1, 2}

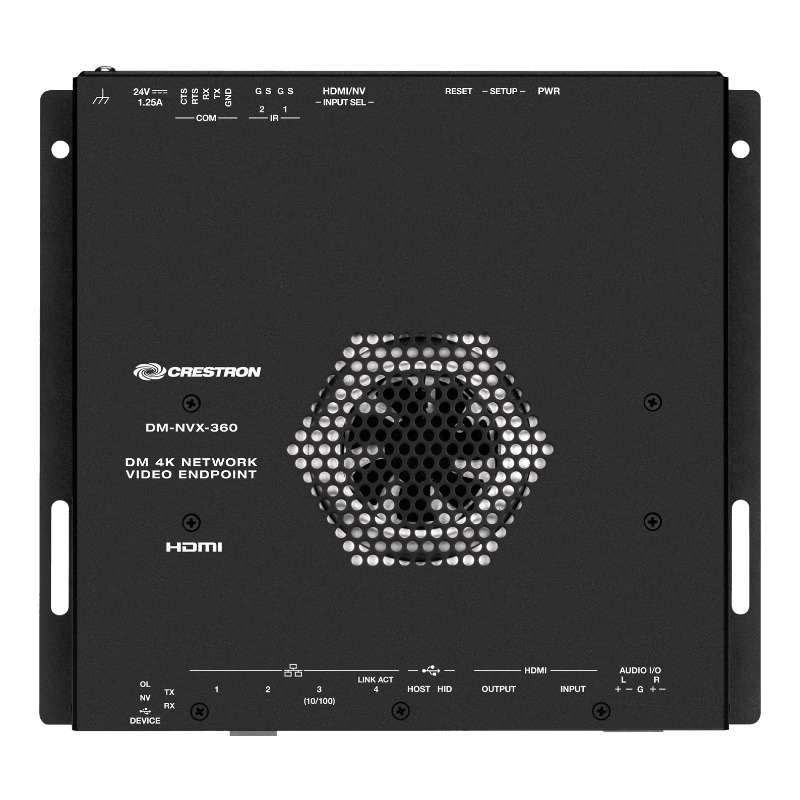

DM-NVX-360 是一款紧凑型 AV-over-IP 编码器/解码器，设计用作发射器或接收器。 DM‑NVX‑360 能够处理任何规模的网络 AV 安装，包括基于 Web 的安全控制和管理、缩放 HDMI® 输出、视频墙处理、模拟音频输入或输出、本机 AES67 传输和接收功能、USB 2.0 和 KVM 集成以及对铜缆和光纤以太网连接的支持。 ^{2, 3}

实时4K60视频分发
DM NVX 技术专为要求苛刻的会议室和教室应用而设计，可确保多媒体、视频会议和实时摄像机图像呈现的实时、全动态 4K60 视频性能。游戏玩法和使用鼠标等交互功能流畅自然。

DM NVX 系统还提供稳定性和可靠性。线路同步输出可确保数字标牌和视频墙等应用的多个显示器上的内容完美同步。可变组播 TTL（生存时间）可以穿越多个网络路由器，以实现最佳灵活性。

像素完美处理技术
DM NVX 系统采用 Pixel Perfect 处理技术，可在所有应用中提供完美的视频传输。根据操作模式，DM‑NVX‑360 可以对视频信号进行编码或解码，以实现小于 1 帧的难以察觉的端到端延迟。在高达 4K60 4:4:4 的任何分辨率下，源的图像质量在 1 GB 网络中得以保持。

企业级安全
DM NVX 系统使用 802.1X 身份验证、Active Directory® 凭证管理、AES-128 内容加密、PKI 身份验证、TLS、SSH 和 HTTPS 等高级安全功能和协议，提供真正的企业级网络 AV 解决方案，旨在满足要求严格的 IT 政策。

编码器或解码器功能
DM‑NVX‑360 可配置为作为网络 AV 编码器或解码器运行：

• 作为编码器，DM‑NVX‑360 允许笔记本电脑、相机或其他媒体源的 HDMI 信号通过网络传输到一个或多个解码器。 ¹
• 作为解码器，DM‑NVX‑360 接收来自 DM NVX 编码器的信号，并通过 HDMI 输出将其馈送到显示设备。解码器可以快速轻松地在网络上的多个编码器以及本地连接的 HDMI 源之间切换。 ¹

DM‑NVX‑360 为需要在单个设备中使用编码器和解码器操作模式的应用提供了多功能且经济高效的解决方案。操作模式可以在不到 1 分钟的时间内通过控制系统或网络浏览器动态重新配置，也可以使用板载设置按钮进行更改。

HDMI® 输入
DM‑NVX‑360 包括一个 HDMI 输入。当 DM‑NVX-360 用作安装在典型会议室显示设备后面的解码器时，HDMI 输入提供了一种便捷的方式来连接 Crestron AirMedia®演示网关、视频会议编解码器或小型计算机。 ¹

HDMI 输出，带 4K60 4:4:4 缩放器
当 DM‑NVX‑360 配置为解码器时，HDMI 输出将解码信号馈送到本地显示设备或其他设备的 HDMI 输入。内置缩放器可确保最佳图像，放大或缩小编码源分辨率以匹配显示设备的本机分辨率。当 DM‑NVX‑360 配置为编码器时，HDMI 输出可用于馈送本地显示器、置信度监视器或音频系统。 ^{1, 4}

视频墙处理
可以使用多个 DM NVX 端点配置由最多 64 个独立显示器组成的视频墙。每个端点都提供完全可调节的缩放功能和边框补偿，以适应各种视频墙配置和显示类型。每个显示器需要一个 DM NVX 端点，支持最多 8 个宽 x 8 个高的配置。

动态文本叠加
DM-NVX-360 支持显示动态文本，提供一种标记视频源或显示特殊说明、时间表、公告、警报和其他消息的方法。

图像预览
图像预览提供静态图像（缩略图），显示当前视频由 DM NVX 编码器的输入接收或由 DM NVX 解码器的输出显示。静态图像以每秒一帧的速度显示。图像预览支持源的最大分辨率并在保持纵横比的同时缩放图像。图像可以在 DM NVX Web 界面中预览，并使用 Web 浏览器远程访问。还可以在 Crestron 触摸屏或第三方界面上预览图像。

屏幕显示的背景图像
当 DM-NVX-360 配置为解码器时，只要不显示活动视频内容，就可以将图像上传到设备，用作显示屏上的背景图像。支持的图像文件类型为 .jpeg、.jpg 和 .png。支持的最大图像分辨率为 3840x2160 像素。最多可上传 20 个图像文件，总存储容量高达 100 MB。

测试模式生成器
当 DM-NVX-360 配置为编码器时，可以在设置过程中使用内置测试模式生成器，以确保视频流正常运行，并且还可以用作显示器调整、校准和对齐的工具、投影仪和视频墙。 DM NVX 编码器可以将测试模式发送到任何路由的 DM NVX 解码器。

固定、自适应或可变比特率
在 DM NVX 编码器模式下，流的比特率可以设置为固定、自适应或可变：

• 固定比特率，也称为恒定比特率 (CBR)，是用户指定的，可以设置为 200 Mbps 到 950 Mbps 范围内的值。 ⁵
• 自适应比特率（ABR）使编码器能够根据流的输入分辨率自动设置固定比特率。例如，常见分辨率（例如 1920x1080p@60Hz (1080p60)）的自适应比特率将自动设置为 400 Mbps。与用户指定的固定比特率相比，自适应比特率可以更好地利用可用带宽。
• 可变比特率 (VBR) 使编码器能够根据流的内容和输入分辨率自动改变比特率。比特率可以从小于 150 Mbps 到最大 750 Mbps。可变比特率导致使用更少的带宽来产生与用户指定的固定比特率或自适应比特率相同的图像质量。

网络界面或控制系统可用于设置固定比特率或启用自适应或可变比特率功能。

模拟音频嵌入或解嵌入
包括一个平衡立体声模拟音频端口，可配置为输入或输出。作为输入，该端口允许连接立体声音频源并与来自 HDMI 输入或传入网络视频流的视频信号组合。作为输出，该端口可以提供立体声线路电平信号以馈送到本地音响系统或模拟音频切换器。输出音量可通过控制系统或网络浏览器调节。 ⁶

7.1 环绕声音频
DM NVX 技术支持 7.1 环绕声音频信号的无损传输，包括 Dolby® TrueHD、Dolby Atmos®、DTS HD®、DTS:X® 和未压缩线性 PCM。在解码器模式下，DM‑NVX‑360 可以从DM-NVX-363 、 DM-NVX-363C 、 DM-NVX-351或DM-NVX-351C编码器接收多通道和 2 通道缩混信号，从而允许信号在 HDMI 输出处选择，而 2 通道信号自动路由至模拟输出。 ⁶

AES67 音频嵌入和解嵌入
AES67 支持使选定的音频源能够作为 2 通道 AES67 音频流进行传输，同时从 Crestron DSP 或其他第三方设备接收另一个 2 通道 AES67 音频流并与视频信号组合。

在DM NVX编码器模式下，接收到的AES67音频流可以通过本地HDMI输出、主AV流和模拟音频输出输出。在DM NVX解码器模式下，接收到的AES67音频流可以与视频结合，然后通过HDMI输出和模拟音频输出输出。

注意：DM NVX 端点接收的 AES67 音频流无法从该端点传输。

分离音频
DM NVX 解码器可以选择并组合来自两个不同输入（甚至两个不同编码器）的单独视频和音频信号。组合来自两个独立编码器的信号仅限于 2 通道立体声音频。 ⁷

铜缆和光纤以太网连接
DM‑NVX‑360 包括 2 个 RJ-45 1000BASE-T 端口（以太网端口 1 和 2）、1 个 RJ-45 100BASE-TX 端口（以太网端口 3）和 1 个 SFP 端口（以太网端口 4）。 SFP 端口可以使用适当的 Crestron SFP-1G系列收发器模块（单独出售）连接到光纤网络。提供一系列模块来适应各种多模和单模光纤类型。 ³

以太网端口 1、2 或 4 可用于通过千兆位以太网传输视频。端口 1 和 2 还可用于为AirMedia网关、显示设备或其他本地设备提供网络连接。此外，这些端口还可用于以菊花链方式连接多个端点，为单源视频墙或显示相同视频图像的单个显示器提供信号。端口 1 还能够从 Crestron 电源注入器 ( DM-PSU-ULTRA-MIDSPAN )、符合 POE+ 的以太网交换机或符合 IEEE 802.3at 的第三方 PSE（供电设备）接收电力。 ^{2, 8}

包含一个 RJ-45 100BASE-TX 端口，用于连接到专用音频网络或用作便捷端口。

DM NVX 系统可以部署在现有的企业或园区网络或专用网络上。有关网络要求和指南的信息，请参阅《DM NVX AV-over-IP 系统设计指南》文档。 7977，网址： https://www.crestron.com/nvx 。

网络端口选择
网络端口选择使网络流量能够根据流量类型进行管理和隔离。内部 VLAN 用于将不同的流量类型路由到特定的外部以太网端口，然后可以将其分配给各种流量类型。 AES67 音频可以与主视频和控制网络分离，形成专用音频网络。

自动点对点连接
点对点连接使 DM NVX 4K60 4:4:4 编码器能够直接连接到 DM NVX 4K60 4:4:4 解码器以传输视频、音频和 USB 信号。编码器的 1000BASE-T 以太网端口不是连接到千兆位以太网，而是直接连接到解码器的 1000BASE-T 端口。默认情况下，点对点模式处于启用状态，如果需要也可以禁用。

当启用点对点模式并自动检测编码器和解码器之间的直接连接时，编码器或解码器无需额外配置即可工作在点对点模式下；但是，必须正确配置 DM-NVX-360 设备的操作模式。如果设备要用作编码器，则必须将设备的操作模式配置为编码器。如果设备要用作解码器，则必须将操作模式配置为解码器。此外，CEC（消费电子控制）、RS-232和IR控制也需要控制系统。

USB 2.0 和 KVM 集成
DM NVX 技术支持 USB 信号的扩展，可以与 AV 信号一起切换和路由，也可以通过控制系统单独进行切换和路由。 DM‑NVX‑360 上提供 USB 2.0 主机和设备端口，允许 USB 鼠标、键盘或其他外围设备连接到远程端点并路由到本地端点的计算机或其他主机。除了 KVM 切换功能外，还支持各种类型的 USB 外围设备，包括白板、触摸屏、游戏控制器、摄像头、移动设备、耳机和闪存驱动器。 ⁹

USB 2.0 数据传输可配置为第 2 层或第 3 层。第 2 层支持点对点和多点应用中的 USB 信号扩展。 USB 信号可以从最多七个远程 DM NVX 端点的 HOST 端口路由到单个本地 DM NVX 端点的 DEVICE 端口。第 2 层还支持 Crestron USB over Ethernet 网络扩展器，其中包括DM-NUX-L2 、 DM-NUX-R2 、 DM-NUX-L2-1G 、 DM-NUX-R2-1G和传统型号 ( USB‑NX2 ‑LOCAL-1G 、 USB‑NX2‑REMOTE-1G 、 USB‑EXT‑DM‑LOCAL和USB‑EXT‑DM‑REMOTE ）。 USB 扩展器可用于不包括 DM NVX 端点的位置。 USB 信号可以在控制系统的管理下在 DM NVX 端点和 USB 扩展器之间路由。

USB 2.0 第 3 层数据传输支持跨 VLAN 的 DM NVX 点对点应用中的 USB 信号扩展。 DM NUX、USB NX2 和 USB EXT DM 设备不支持第 3 层。

除了 USB 2.0 主机和设备端口之外，DM-NVX-360 还包括一个 USB 2.0 HID 端口，当通过 Web 界面或控制系统启用时，该端口可以提供热键功能。当 DM NVX 设备作为接收器运行时，HID 端口可以检测键盘上的一系列热键序列，并将 USB 流量路由到控制系统，然后路由到选定的源设备（例如 PC）。

设备控制
DM-NVX-360 包括内置 COM (RS-232) 和 IR 端口，用于控制连接的显示器、摄像头或受控制系统管理的其他设备。 CEC 通过 HDMI 连接提供额外的控制功能。在控制系统的管理下，DM‑NVX‑360 可以控制显示和源设备，从而可能消除对专用串行电缆或红外发射器的需求。

COM 端口、IR 端口和 HDMI 输出上的 CEC 还可以使显示设备自动打开或关闭，而无需使用控制系统。

基于网络的设置
DM‑NVX‑360 的设置是通过使用 Web 浏览器完成的。通过与控制系统或 DM NVX Director® 虚拟交换设备集成，可以实现对设备的完全控制和监控。

使用 DM NVX Director 虚拟交换设备简化管理
使用 DM NVX Director 虚拟交换设备（ DM-NVX-DIR-80 、 DM-NVX-DIR-160或DM-NVX-DIR-ENT ）可简化整个配置和控制过程。 DM NVX Director 设备提供了一个中心管理点，并支持通过一个易于使用的基于 Web 的门户创建多个虚拟矩阵切换器。

薄型安装
DM‑NVX‑360 可方便地安装在平坦表面或机架导轨上，并可轻松安装在平板显示器后面、吸顶式投影仪上方、桌面下方或讲台、AV 推车或设备柜内。所有连接器和 LED 指示灯均位于设备的正面和背面，为清洁、可维修的安装提供最佳的访问和可视性。使用 POE+ 或可选的 Crestron PW-2412WU电源组（单独出售）供电。 ⁸

有关其他设计工具和参考文档，请参阅 DM NVX 网页： https://www.crestron.com/nvx 。
