具有 DM® 输入的 DM NVX® 4K60 4:4:4 HDR 网络 AV 编码器

DM NVX®技术通过标准千兆以太网传输超高清 4K60 4:4:4 视频，没有明显的延迟或质量损失。 DM NVX 系统使用标准网络交换机和 CAT5e UTP 布线，为任何企业或园区范围内的 4K 内容分发应用提供高性能虚拟矩阵路由解决方案。对高动态范围 (HDR10) 和 HDCP 2.3 合规性的支持确保了终极的图像质量和对当今所有不同媒体源的兼容性。 ^{1, 2}

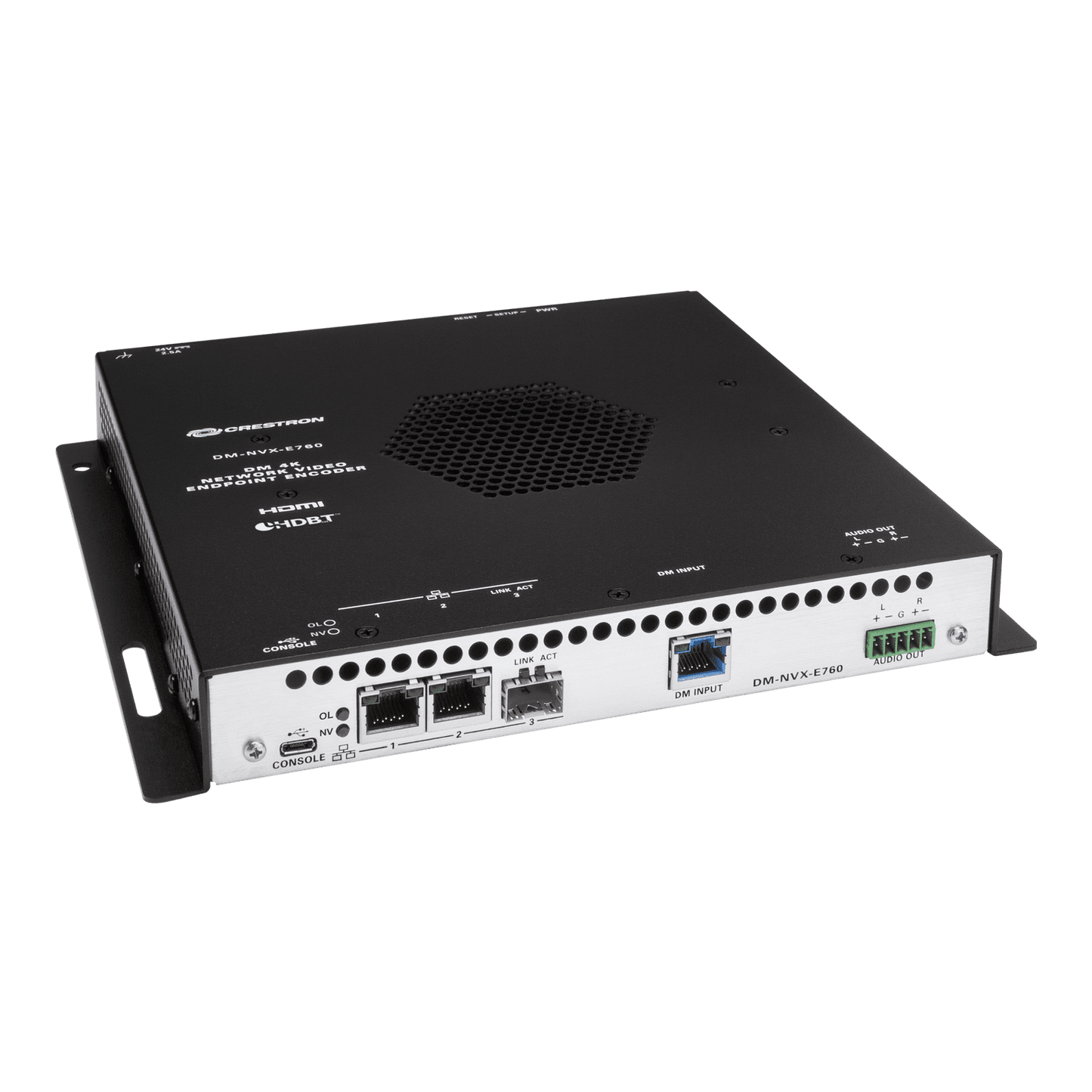

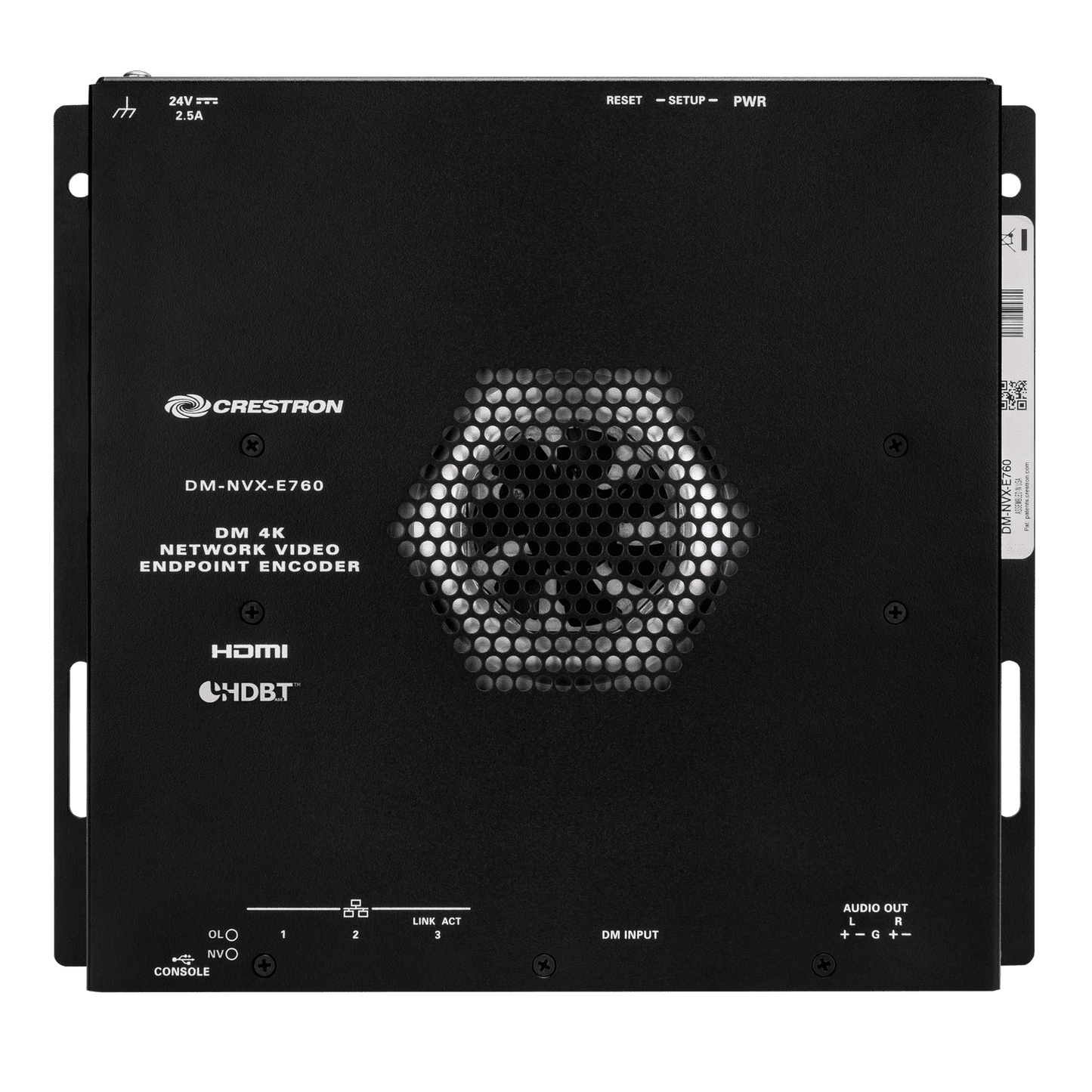

DM-NVX-E760是一款紧凑型 AV-over-IP 编码器，设计用作发射器。 DM-NVX-E760包括一个 DM® 输入，可提供与 DM 8G+® 输出设备和 DM Lite® 发射器的互操作性。 DM 输入经过 HDBaseT® 技术认证，还与第三方 HDBaseT 产品兼容。

实时4K60视频分发
DM NVX 技术专为要求苛刻的会议室和教室应用而设计，可确保多媒体、视频会议和实时摄像机图像呈现的实时、全动态 4K60 视频性能。游戏玩法和鼠标使用等交互功能流畅自然。

DM NVX 系统专为稳定性和终极可靠性而设计。行同步输出可确保数字标牌等应用的多个显示器上的内容完美同步。可变组播 TTL（生存时间）可以穿越多个网络路由器，以实现最佳灵活性。

像素完美处理技术
DM NVX 系统采用 Pixel Perfect 处理技术，可在所有应用中提供完美的视频传输。 DM-NVX-E760可以对视频信号进行编码，以实现小于 1 帧的难以察觉的端到端延迟。在高达 4K60 4:4:4 的任何分辨率下，源的图像质量在 1 GB 网络中得以保持。

企业级安全
DM-NVX-E760包括高级安全功能和协议。 DM NVX 系统使用 802.1X 身份验证、Active Directory® 凭据管理、AES-128 内容加密、PKI 身份验证、TLS、SSH 和 HTTPS，提供真正的企业级网络 AV 解决方案，旨在满足苛刻的 IT 策略。

编码器功能
DM-NVX-E760是一款与可用作解码器的 DM NVX 产品兼容的编码器。 DM-NVX-E760使来自 DM 输入的 AV 信号能够通过网络传输到一个或多个解码器。 DM-NVX-E760的编码器功能可用于任何 DM NVX 网络 AV 设计。

与 DM 8G+ 输出设备和 DM Lite 发射器的互操作性
DM-NVX-E760 的 DM 输入可以连接到 DM 切换器、发射器或其他 DM 设备的 DM 8G+ 输出。支持的 DM 8G+ 输出设备包括 DM 切换器的 DMC-4KZ-CO-HD 和 DMB-4K-OC、DM-TX-4KZ-100-C-1G 发射器以及 DMPS3-4K-350-C 和 DMPS3- 4K-250-C 演示系统。

DM 输入还可以连接到 DM Lite 发射器的 DM Lite 端口。支持的 DM Lite 发射器为 HD-TX-101-CE 和 HD-TX-101-C-1G-E。

HDBaseT认证
DM 输入的快思聪 DM 8G+ 技术采用HDBaseT 联盟规范设计，确保与其他 HDBaseT 认证产品的互操作性。 DM-NVX-E760 的 DM 输入可以直接连接到符合 HDBaseT 标准的信号源。 DM-NVX-E760 能够桥接 HDBaseT 系统与 AV over IP，从而实现混合系统设计以及现有 DM 或 HDBaseT 解决方案的平滑迁移路径。对于需要将 AV over IP 与现有 HDBaseT 系统集成或扩展现有房间系统以实现更广泛分发的应用程序，可以实现投资保护。

注意：DM 输入将在未来版本中支持以太网和控制信号。

图像预览
图像预览提供静态图像（缩略图），显示 DM-NVX-E760 的 DM 输入接收的当前视频。静态图像以每秒 1 帧的速度显示。图像预览支持源的最大分辨率并在保持纵横比的同时缩放图像。可以在 DM NVX Web 界面中预览图像，并使用 Web 浏览器远程访问图像。还可以在 Crestron 触摸屏或第三方界面上预览图像。

测试模式生成器
内置测试模式生成器可在设置过程中使用，以确保视频流正常运行，也可用作显示器、投影仪和视频墙的调整、校准和对齐工具。 DM-NVX-E760 可以将测试模式发送到任何路由的 DM NVX 解码器。

固定、自适应或可变比特率
在 DM NVX 编码器模式下，流的比特率可以设置为固定、自适应或可变：

• 固定比特率，也称为恒定比特率 (CBR)，是用户指定的，可以设置为 200 Mbps 到 950 Mbps 范围内的值。 ³
• 自适应比特率（ABR）使编码器能够根据流的输入分辨率自动设置固定比特率。例如，常见分辨率（例如 1920x1080p@60Hz (1080p60)）的自适应比特率将自动设置为 400 Mbps。与用户指定的固定比特率相比，自适应比特率可以更好地利用可用带宽。
• 可变比特率 (VBR) 使编码器能够根据流的内容和输入分辨率自动改变比特率。比特率可以从小于 150 Mbps 到最大 750 Mbps。可变比特率导致使用更少的带宽来产生与用户指定的固定比特率或自适应比特率相同的图像质量。

网络界面或控制系统可用于设置固定比特率或启用自适应或可变比特率功能。

模拟音频解嵌
模拟音频输出提供平衡或不平衡立体声线路电平信号，以馈送到本地音响系统或条形音箱。输出音量可使用网络界面或控制系统进行调节。 ⁴

7.1 环绕声音频
DM NVX 技术支持 7.1 环绕声音频信号的无损传输，包括 Dolby® TrueHD、Dolby Atmos®、DTS HD®、DTS:X® 和未压缩线性 PCM。

AES67 音频嵌入和解嵌入
AES67 支持使 HDBaseT 源能够作为 2 通道 AES67 音频流进行传输，同时从 Crestron DSP 或其他第三方设备接收另一个 2 通道 AES67 音频流。接收到的AES67音频流可以通过模拟音频输出输出。

注意：DM NVX 端点接收的 AES67 音频流无法从该端点传输。

铜缆和光纤以太网连接

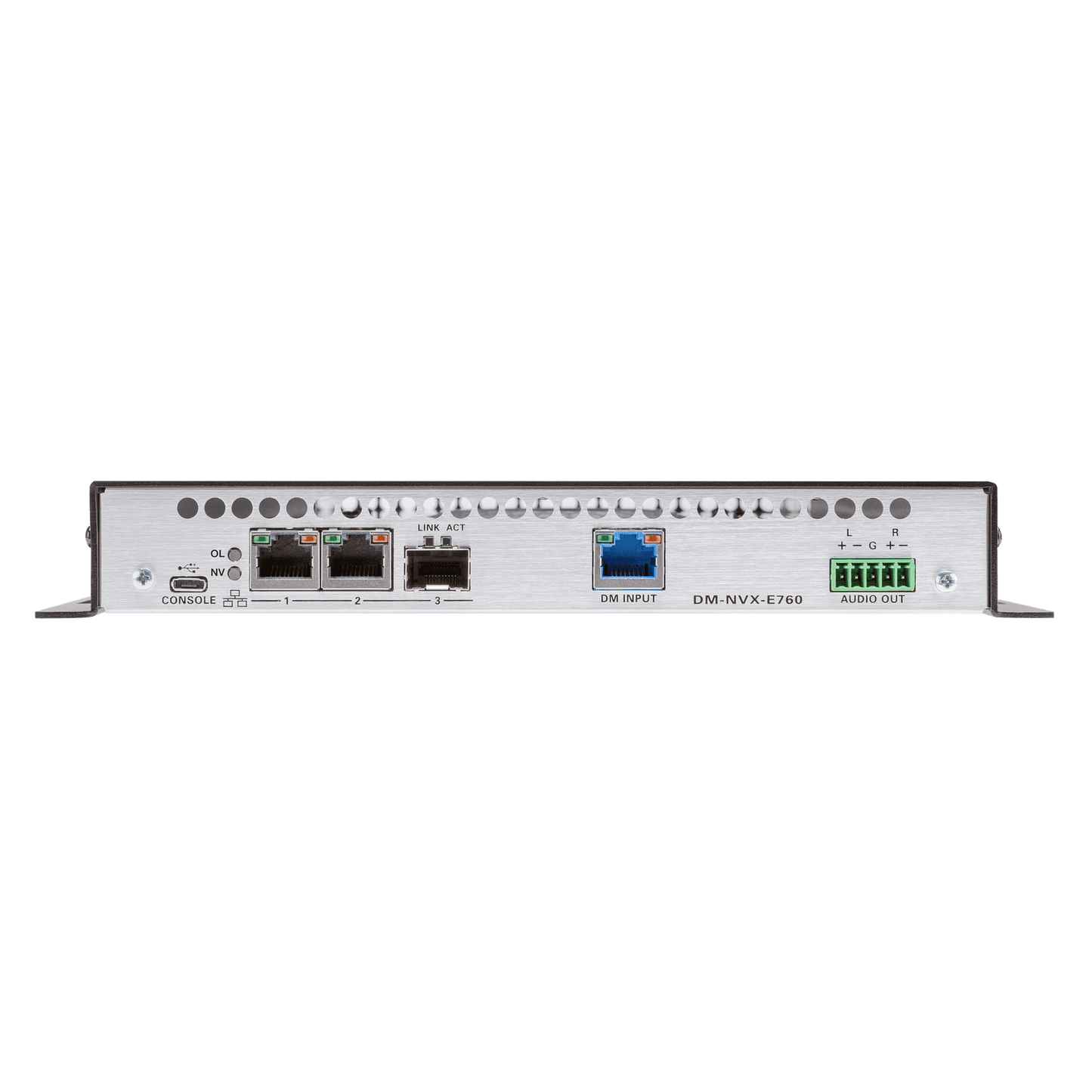

DM-NVX-E760包括 2 个 RJ-45 1000BASE T 以太网端口（以太网端口 1 和 2）和 1 个 SFP 端口（以太网端口 3）。 SFP 端口可以使用适当的 Crestron SFP-1G系列收发器模块（单独出售）连接到光纤网络。提供一系列模块来适应各种多模和单模光纤类型。

以太网端口 1、2 或 3 可用于通过千兆位以太网传输视频。其余以太网端口可用于提供与本地网络设备或菊花链多个端点的连接。

以太网端口 1 符合 PoE++ 和 UPOE 标准，可由 PoE++ 电源设备供电，例如 Crestron DM-PSU-ULTRA-MIDSPAN （单独出售）、符合 PoE++ 或 UPOE 的以太网交换机或符合第三方要求的 PSE。

DM NVX 系统可以部署在现有的企业或园区网络或专用网络上。有关网络要求和指南的信息，请参阅DM NVX AV-over-IP 系统设计指南，文档。 7977。

网络端口选择
网络端口选择使网络流量能够根据流量类型进行管理和隔离。内部 VLAN 用于将不同的流量类型路由到特定的外部以太网端口，然后可以将其分配给各种流量类型。 AES67 音频可以与主视频和控制网络分离，形成专用音频网络。

自动点对点连接
点对点连接使 DM-NVX-E760 能够直接连接到 DM NVX 4K60 4:4:4 解码器以传输视频和音频。 DM-NVX-E760 的 1000BASE-T 以太网端口不是连接到以太网交换机，而是直接连接到解码器的 1000BASE-T 端口。

默认情况下，点对点模式自动检测 DM-NVX-E760 是否直接连接到 DM NVX 4K60 4:4:4 解码器或 1000BASE-T 交换机。当检测到 DM-NVX-E760 和解码器之间的直接连接时，设备以点对点模式运行，无需额外配置。 Web 界面或控制系统可用于禁用点对点模式或启用点对点连接的自动检测。

基于网络的设置
DM-NVX-E760的设置是通过使用内置 Web 界面完成的。通过与控制系统或 DM NVX Director® 虚拟交换设备集成，可以实现对设备的完全控制和监控。

使用 DM NVX Director 虚拟交换设备简化管理
使用 DM NVX Director 虚拟交换设备（ DM-NVX-DIR-80 、 DM-NVX-DIR-160或DM-NVX-DIR-ENT ）可简化整个配置和控制过程。 DM NVX Director 设备提供了一个中心管理点，并支持通过一个易于使用的基于 Web 的门户创建多个虚拟矩阵切换器。

薄型安装

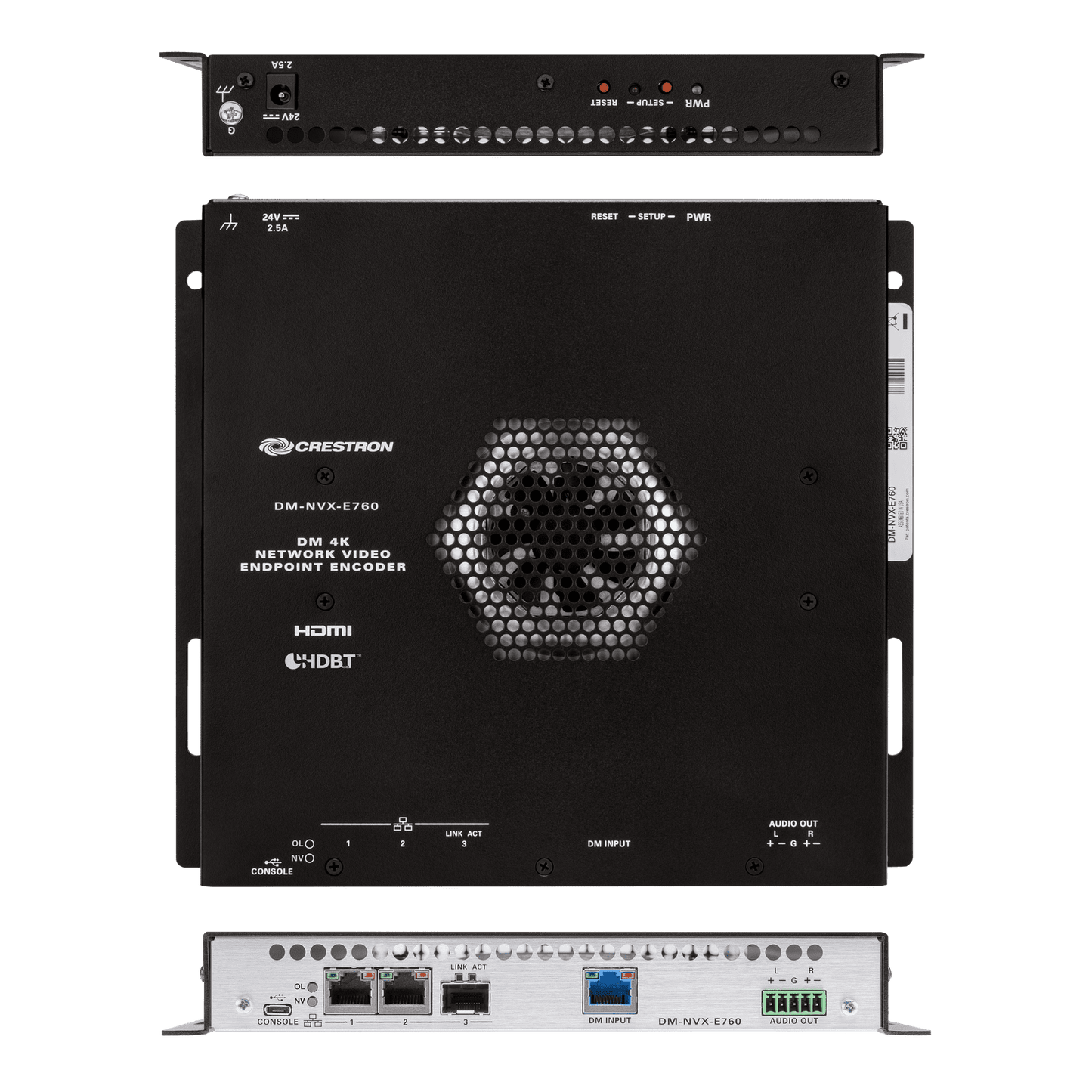

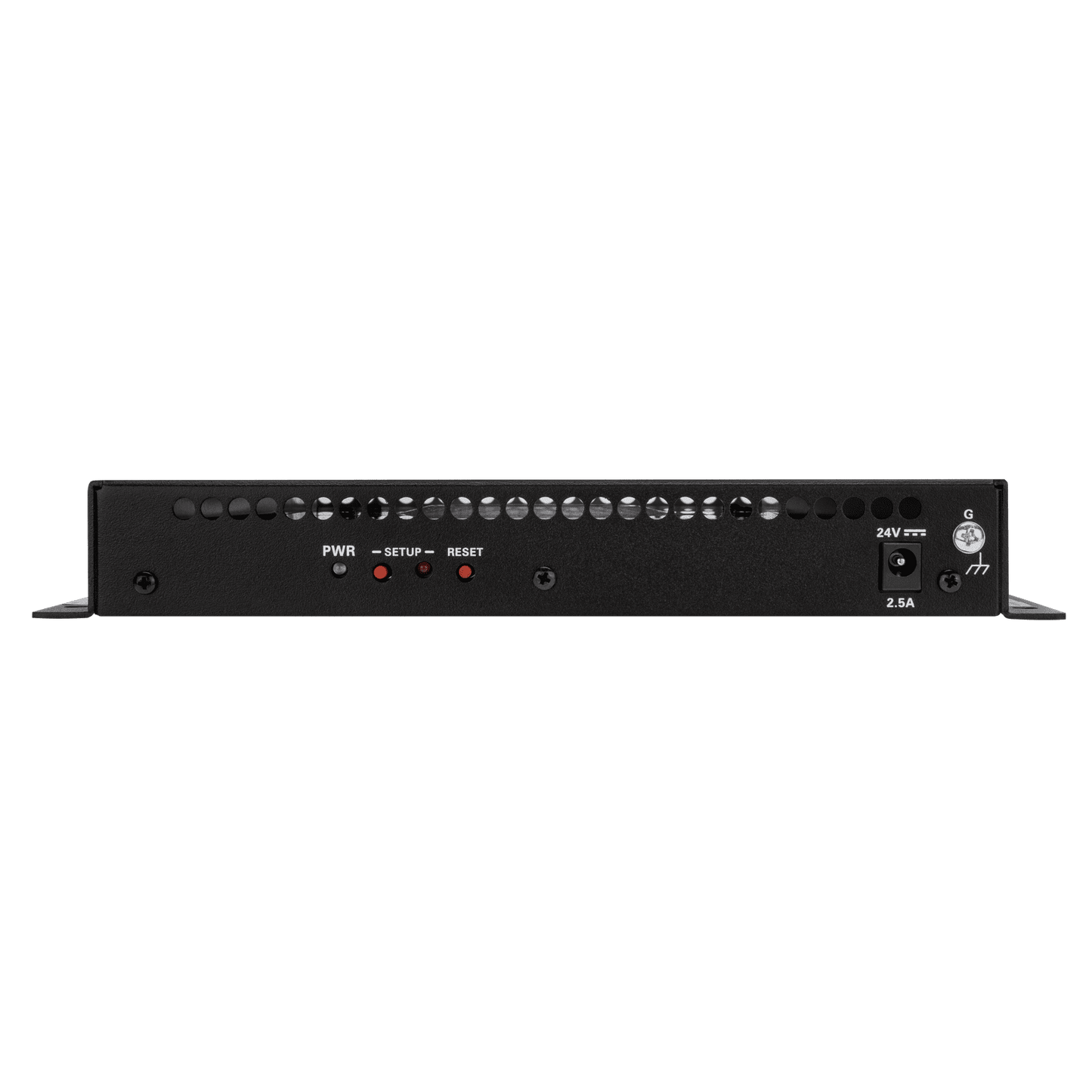

DM-NVX-E760可方便地安装到平坦表面或机架导轨上，并可轻松安装在桌面下方或讲台、AV 推车或设备柜内。所有连接器和 LED 指示灯均位于设备的正面和背面，为清洁、可维修的安装提供最佳的访问和可视性。通过 PoE++、UPOE 或随附的PW-2420RU电源组提供电源。

有关其他设计工具和参考文档，请参阅 DM NVX 网页： www.crestron.com/nvx 。
